ЦНЦ обработващи центрове

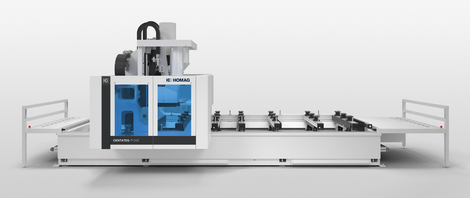

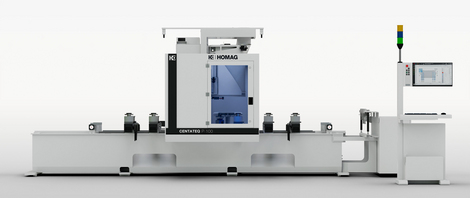

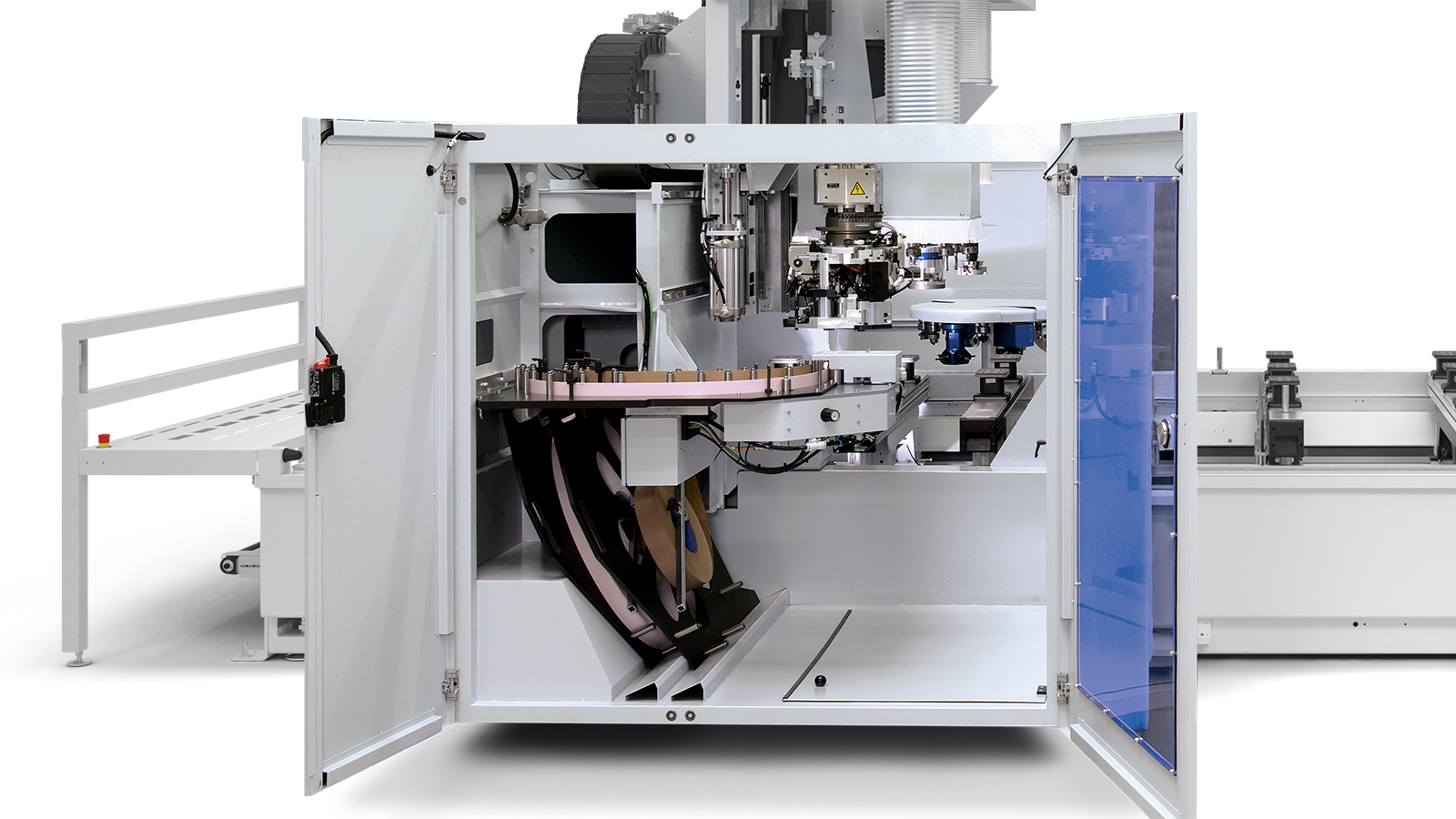

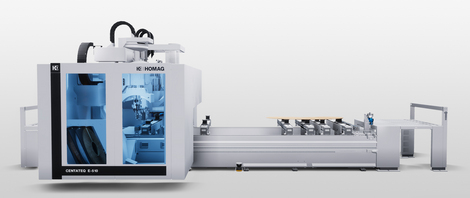

CENTATEQ E-310 е идеалното решение за занаятчии и доставчици, когато става въпрос за кантиране. Благодарение на компактното разположение на единиците и свободния избор на конфигурация с шпиндели за смяна на инструменти, пробивни механизми и устройства за смяна на инструменти, CENTATEQ E-310 постига висока производителност на малка площ.

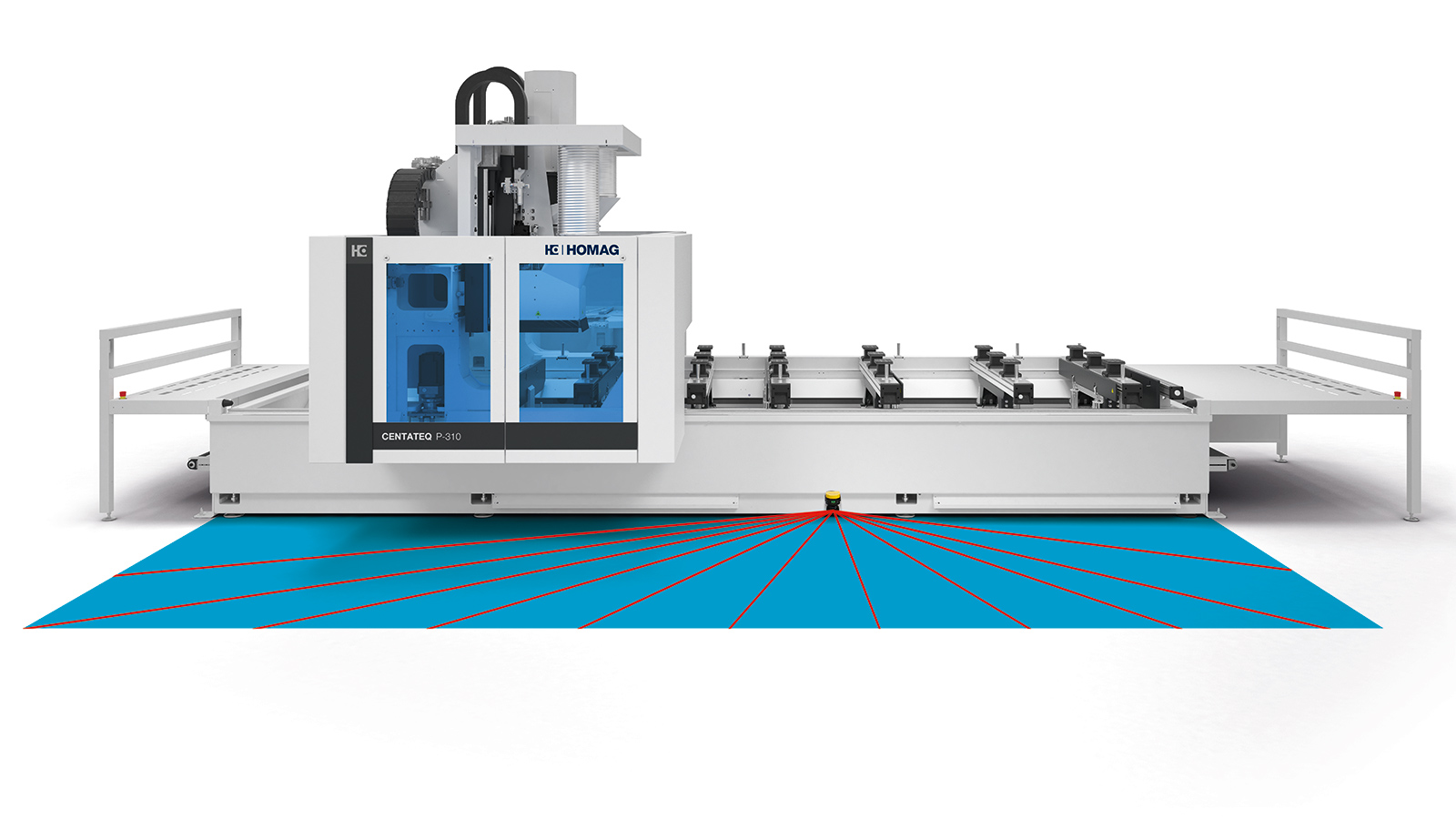

safeScan – скенер за площ за безконтактна защита за позициониране върху автоматичната маса и намаляване на подаването в комбинация със Speed-Pack. Липсата на стационарни съоръжения пред машината спестява ценно пространство.

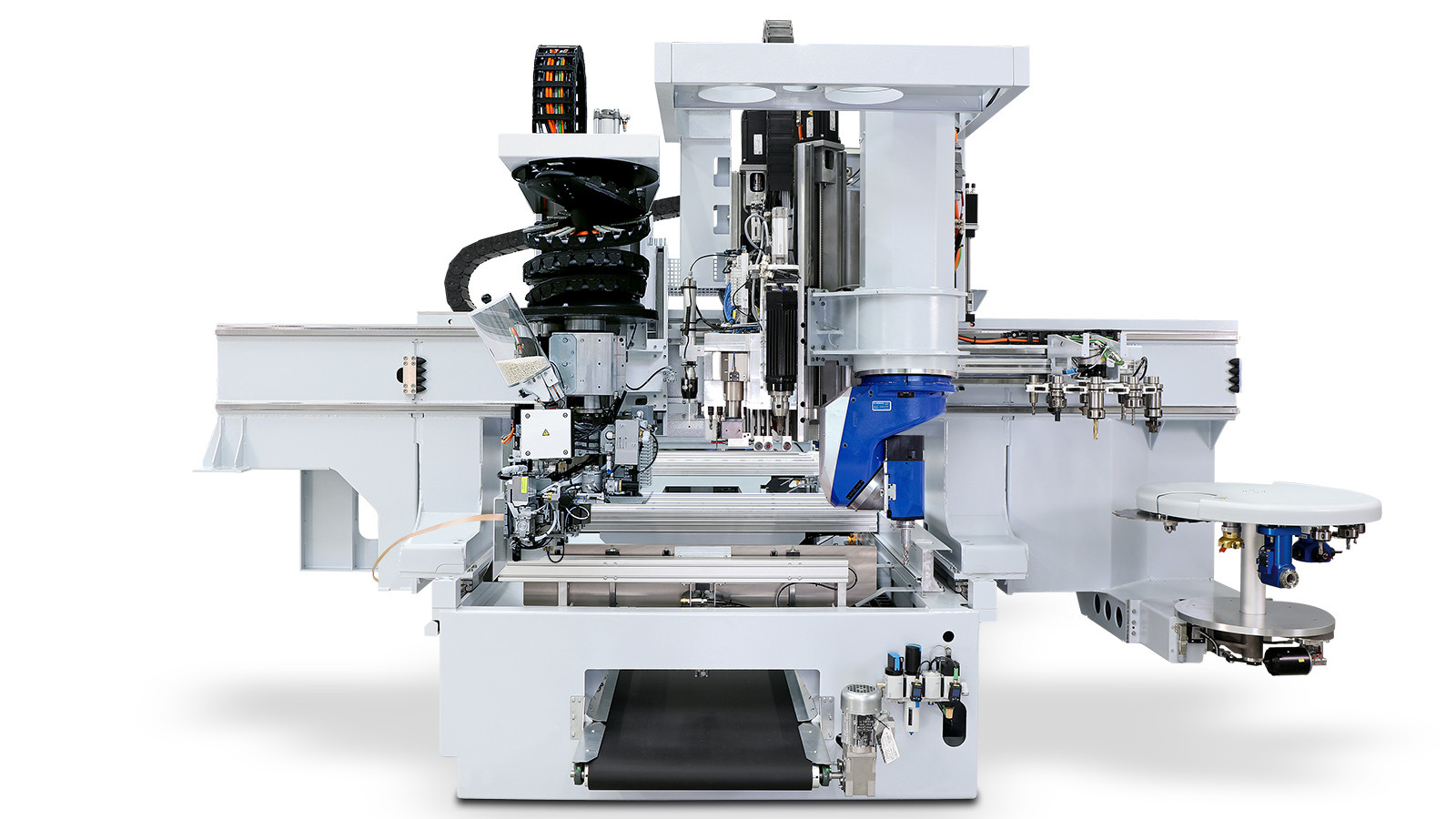

Нашите центрове за обработка са резултат от десетилетия опит в производството на машини и съоръжения. Идентичните компоненти на системата, стандартизираната технология за управление и ергономичното управление осигуряват по-висока производителност. Свободно конфигурируемо оборудване за шпиндели, сменяеми устройства, пробивни механизми и много други от серията модулна система.
Многофункционални възможности. CNC-обработка – от 5-осева до облепване с кантове.
Сложни приложения и лесна употреба. Мощни агрегати, монтирани върху стабилна портална конструкция. Индивидуален дизайн, съобразен с вашите нужди. Всички основни функции са на видно място и са монтирани директно върху машината. Благодарение на големия прозорец всичко е винаги на видно място. Достъпът до масата е свободен, не са необходими препятстващи ограждения отляво и отдясно. Напълно интегрираните буфери съчетават производителност, безопасност и достъп до машината.
Perfect кантиране: Технология на единицата PowerEdge Pro за идеална форма кантиране – като опция и без лепило нулева фуга
Винаги в правилната позиция: Ефективно изсмукване при ниско свързано натоварване благодарение на оптимизираното събиране и отстраняване на стружките. Аспираторът може да се регулира стъпково или, като опция, с помощта на мотор и автоматично се адаптира към дебелина на детайла.

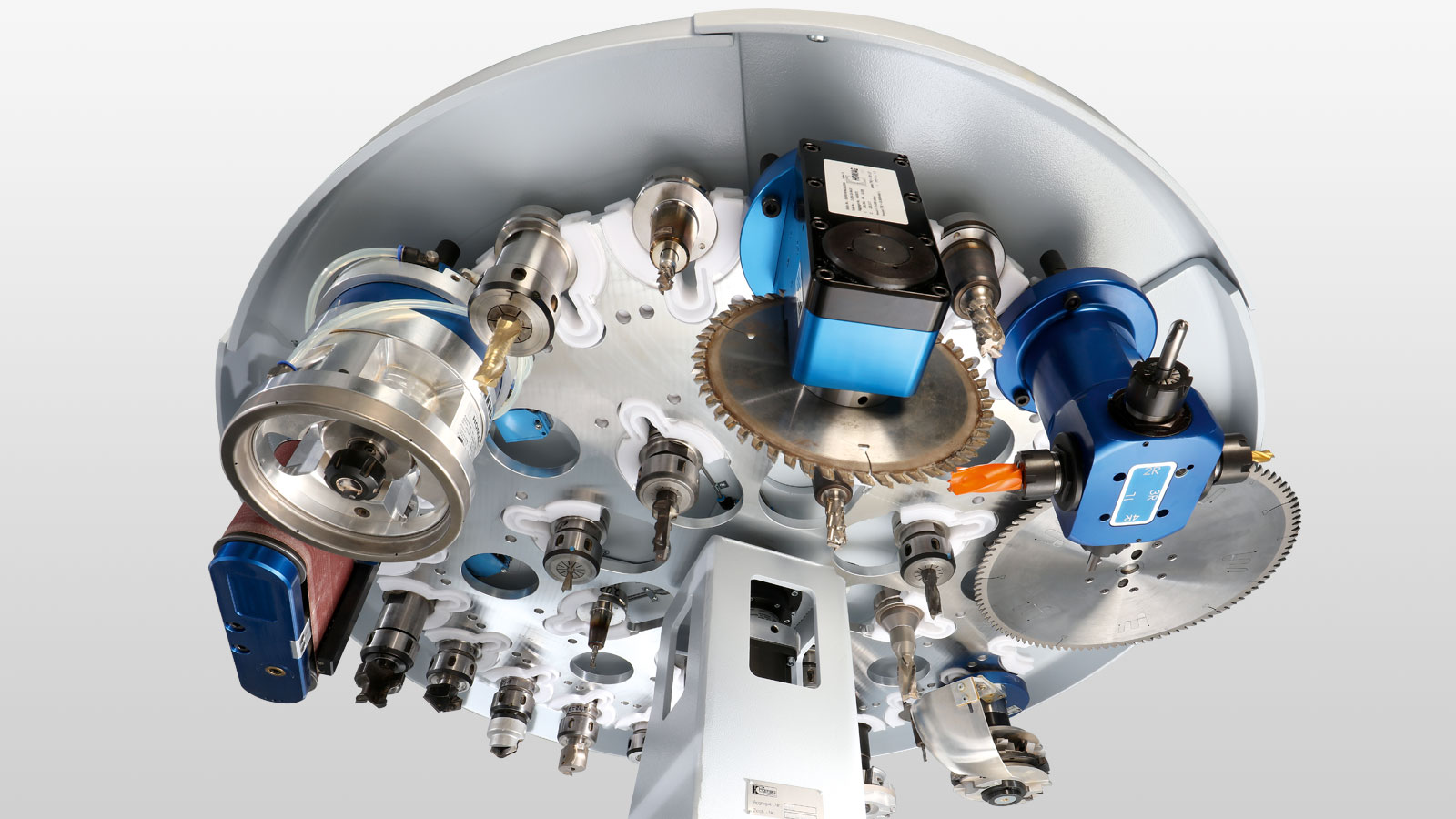

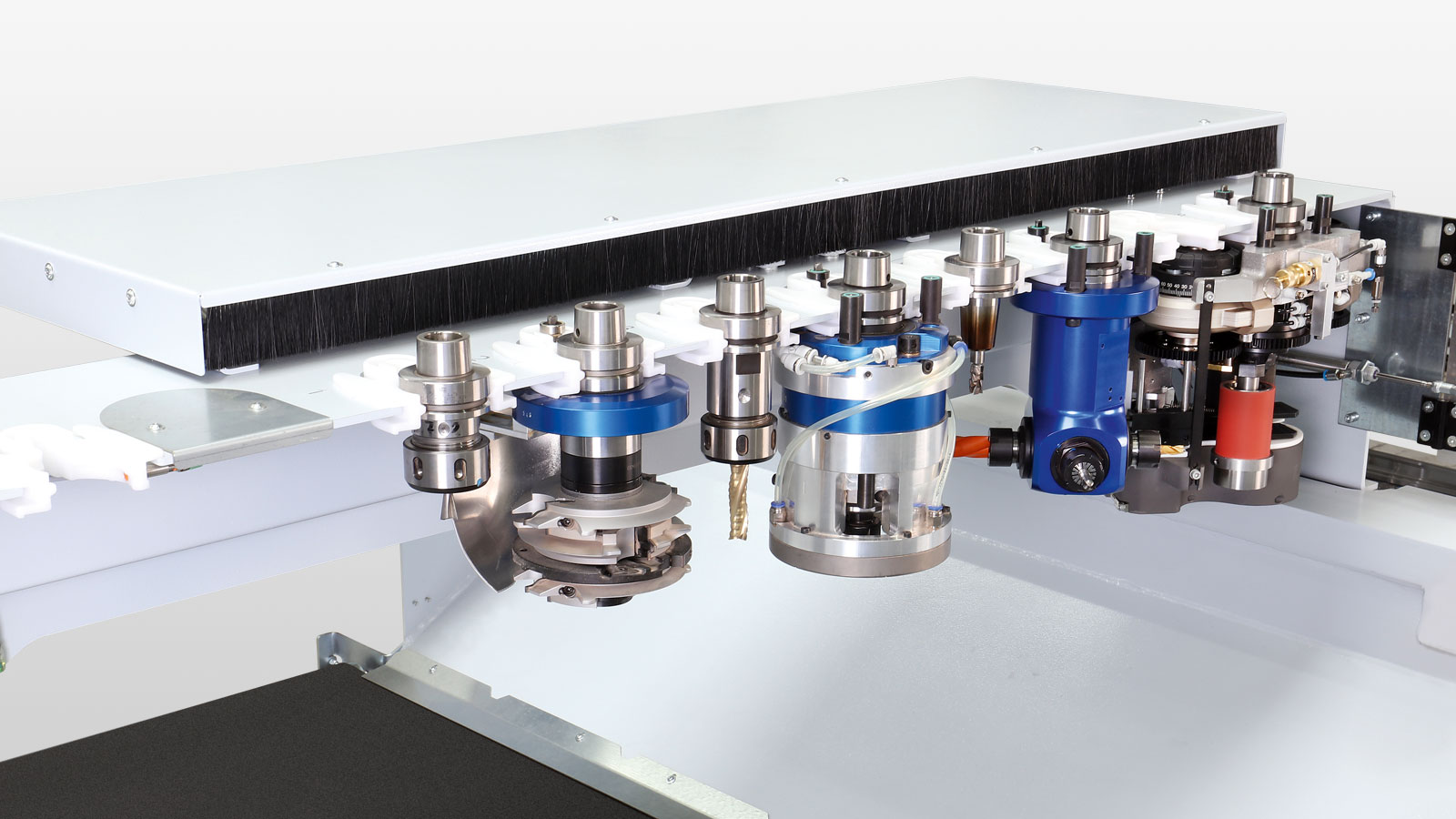

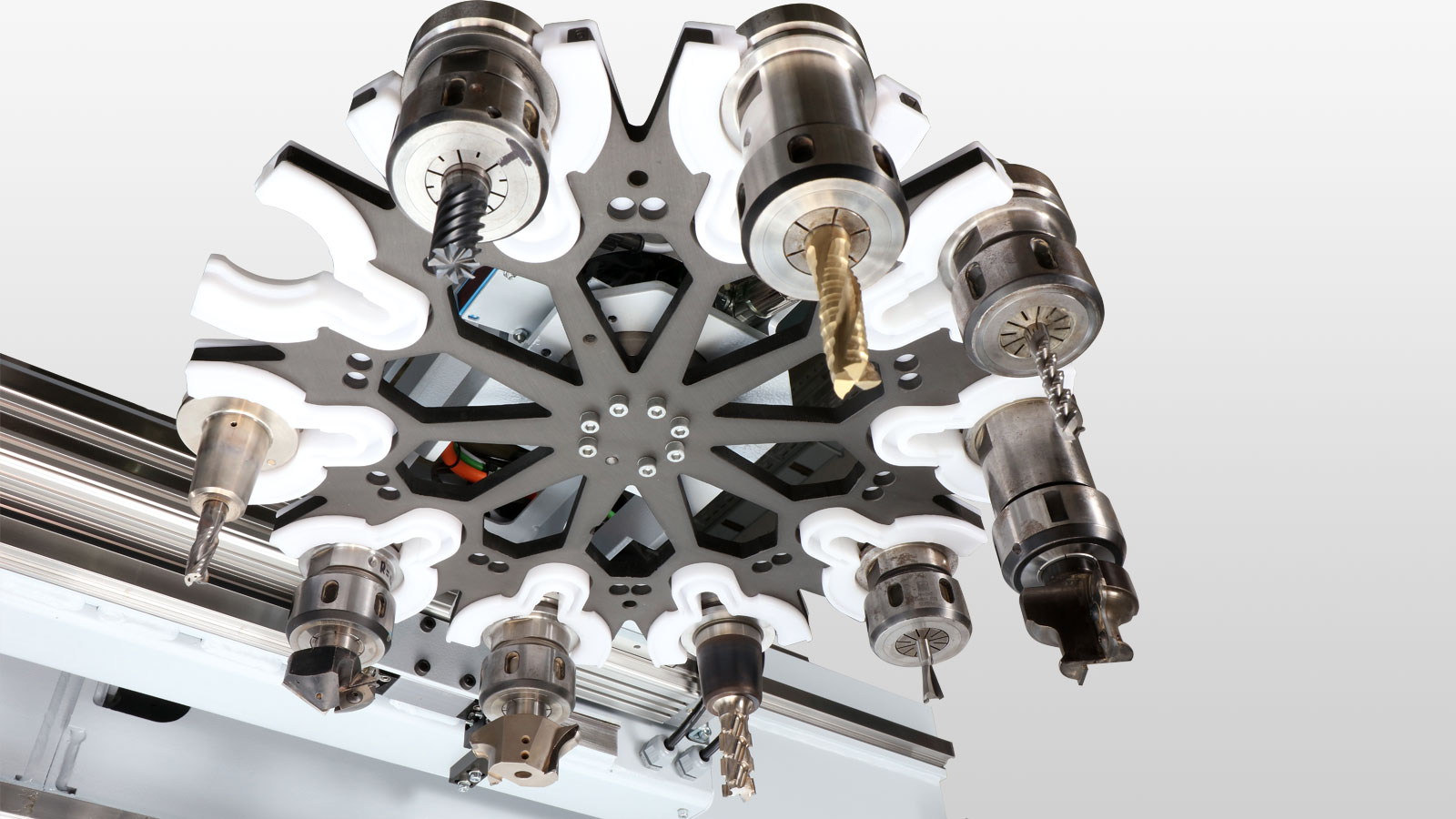

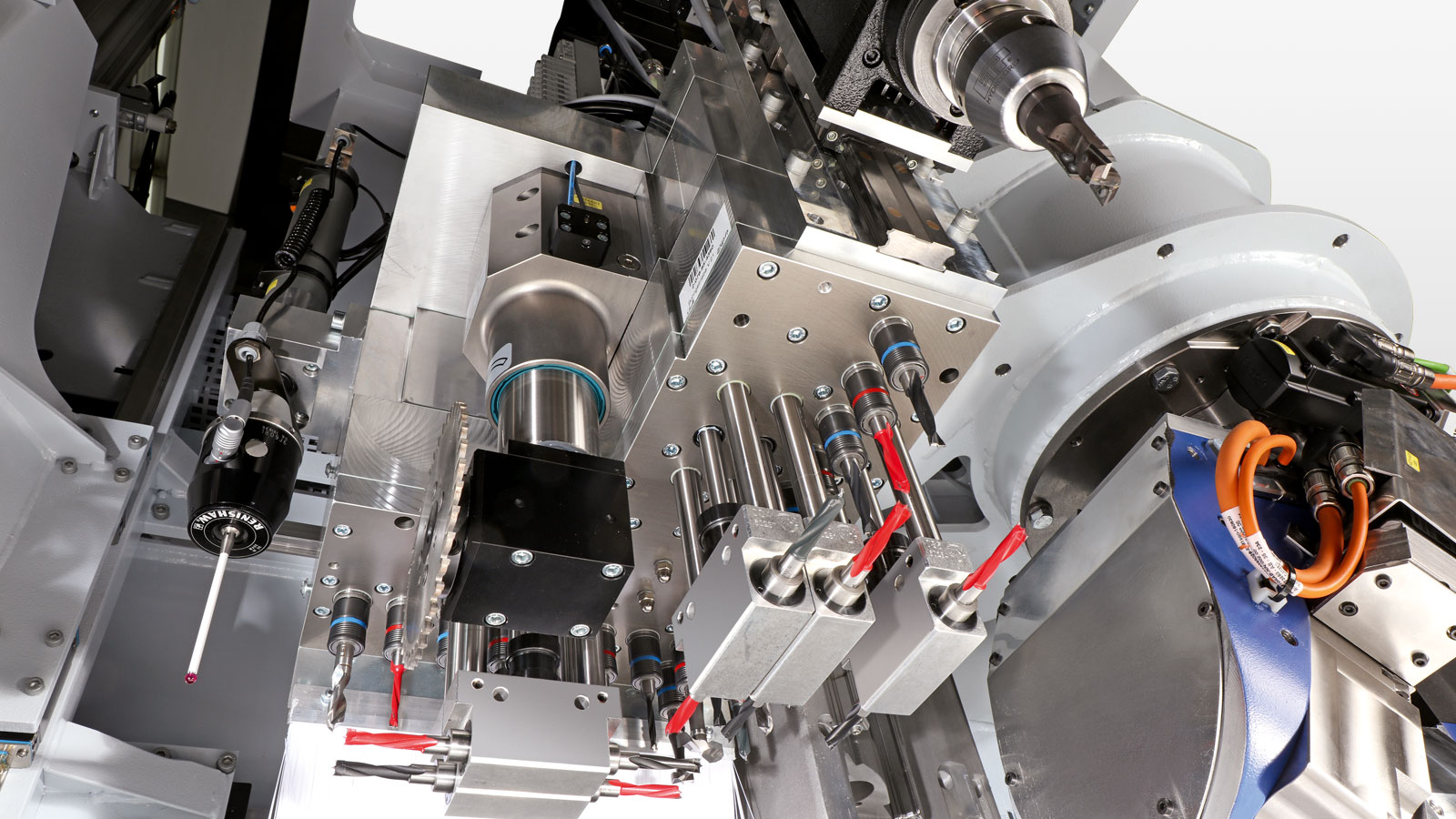

Технология за пробиване на HOMAG: Технология за високоскоростно пробиване, затягане на шпиндела и система за бърза смяна на инструменти. Прецизно пробиване, бързи цикли, конструкция, която не изисква поддръжка и е издръжлива. Допълнителните приставки, предлагани като опция, разширяват обхвата на приложение на машината.
Датчик на шпиндела: Фрезовите шпиндели с хибридни лагери осигуряват дълъг експлоатационен живот. Допълнителен (опционален) сензор за вибрации открива дисбаланси в инструмента и предпазва шпиндела от претоварване, например поради прекалено високи скорости на подаване.
Пневматичен интерфейс: Патентованият интерфейс с три подпори по всички C-оси и като опция на DRIVE5CS позволява използването на трасирани единици, например за прецизно закръгляване в горната и долната част, независимо от допуските по дебелина.

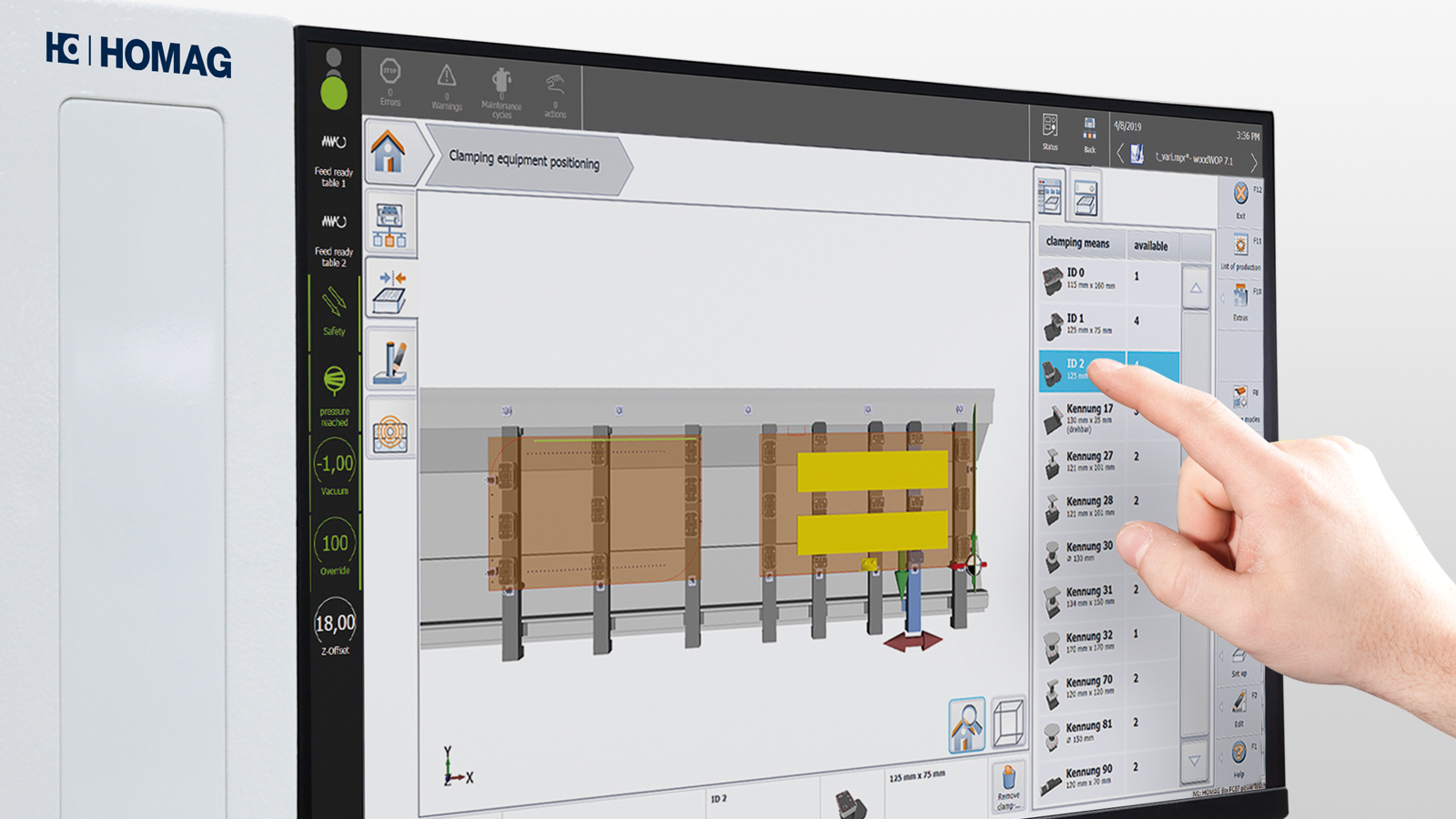

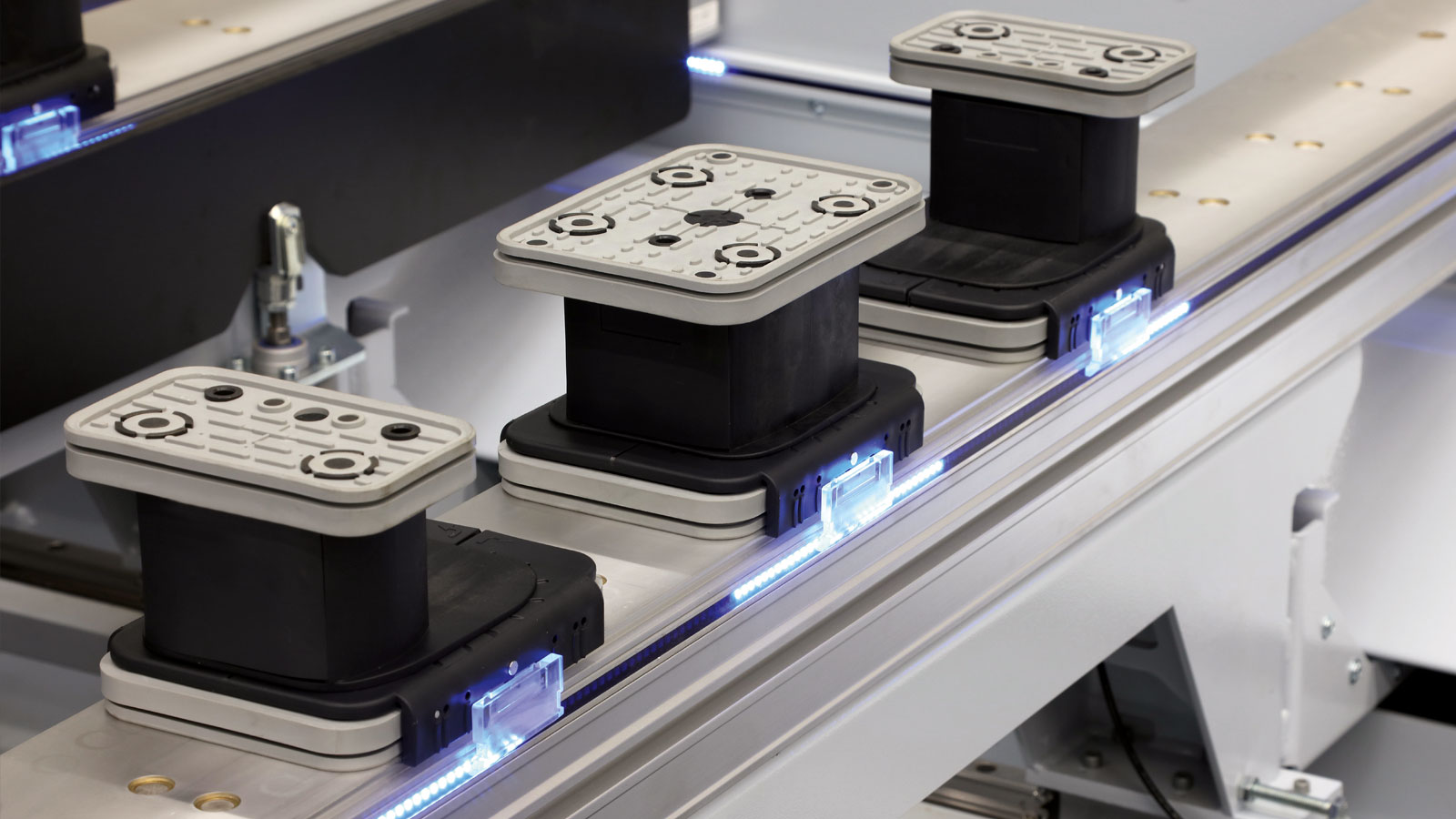

Подходящата маса за всяка цел: Алуминиева растерна маса, конзолна маса с опционална LED система за подпомагане на настройката или маса A-Flex с автоматично позициониране и богат набор модулна система от цанги. Ето как изглежда безопасното, гъвкаво и удобно затягане.
33 | 42 | 60 | |
|---|---|---|---|
| Дължина на обработвания детайл X – Индивидуална обработка [мм] (дължина на инструмента 140 мм / с всички агрегати) | 3,300 | 4,200 | 6 000 |
| Дължина на обработвания детайл X – Работа в редуваш се режим* [мм] (дължина на инструмента 140 мм / с всички агрегати) | 1 000 | 1,450 | 2,350 |
| Ширина на детайла Y [мм] (с диаметър на инструмента 25 мм, заден ограничител) | 1,600 | ||
| Ширина на детайла Y [мм] (с дължина на инструмента 230 мм / с всички агрегати, заден ограничител) | 1,350 | ||
| Ширина на детайла Y [мм] (с всички агрегати, спирачки напред) | 1,350 | ||
| Ширина на детайла Y [мм] (Лепене на кантове и последваща обработка, заден ограничител) | 1,570 | ||
| Ширина на детайла Y [мм] (Лепене на кантове и последваща обработка, спирайте напред) | 1,350 | ||
| Дебелина на детайла Z [мм] (височина на вакуумната чашка 100 мм) | 200 | ||
* Размер с централно разделение.
Техническите данни и снимките не са задължителни във всяка подробност. Запазваме си правото да внасяме промени в хода на по-нататъшното разработване.
(Предишно име на продукта: Центрове за обработка на отпадъци | Серия BMG 310)

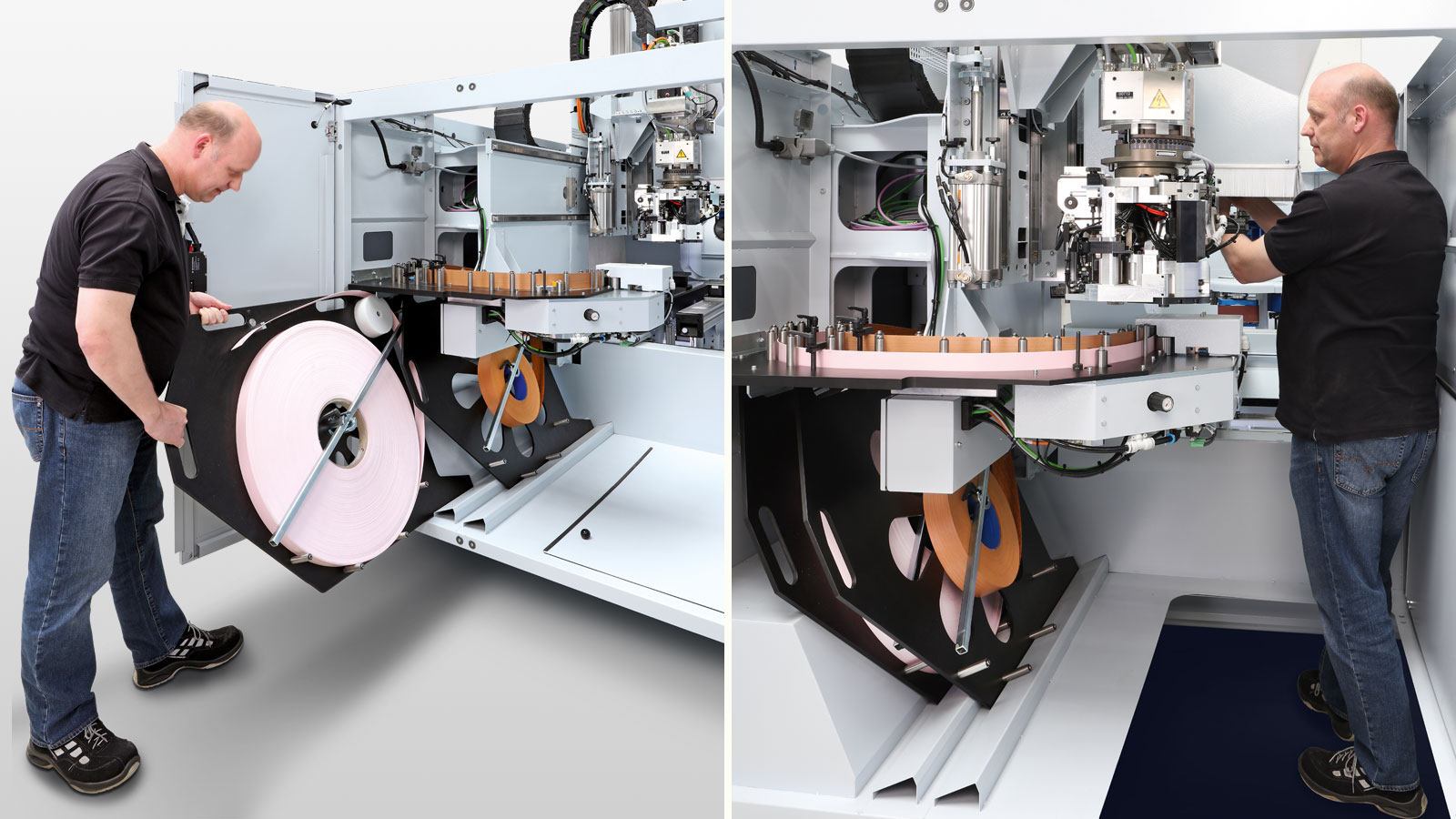

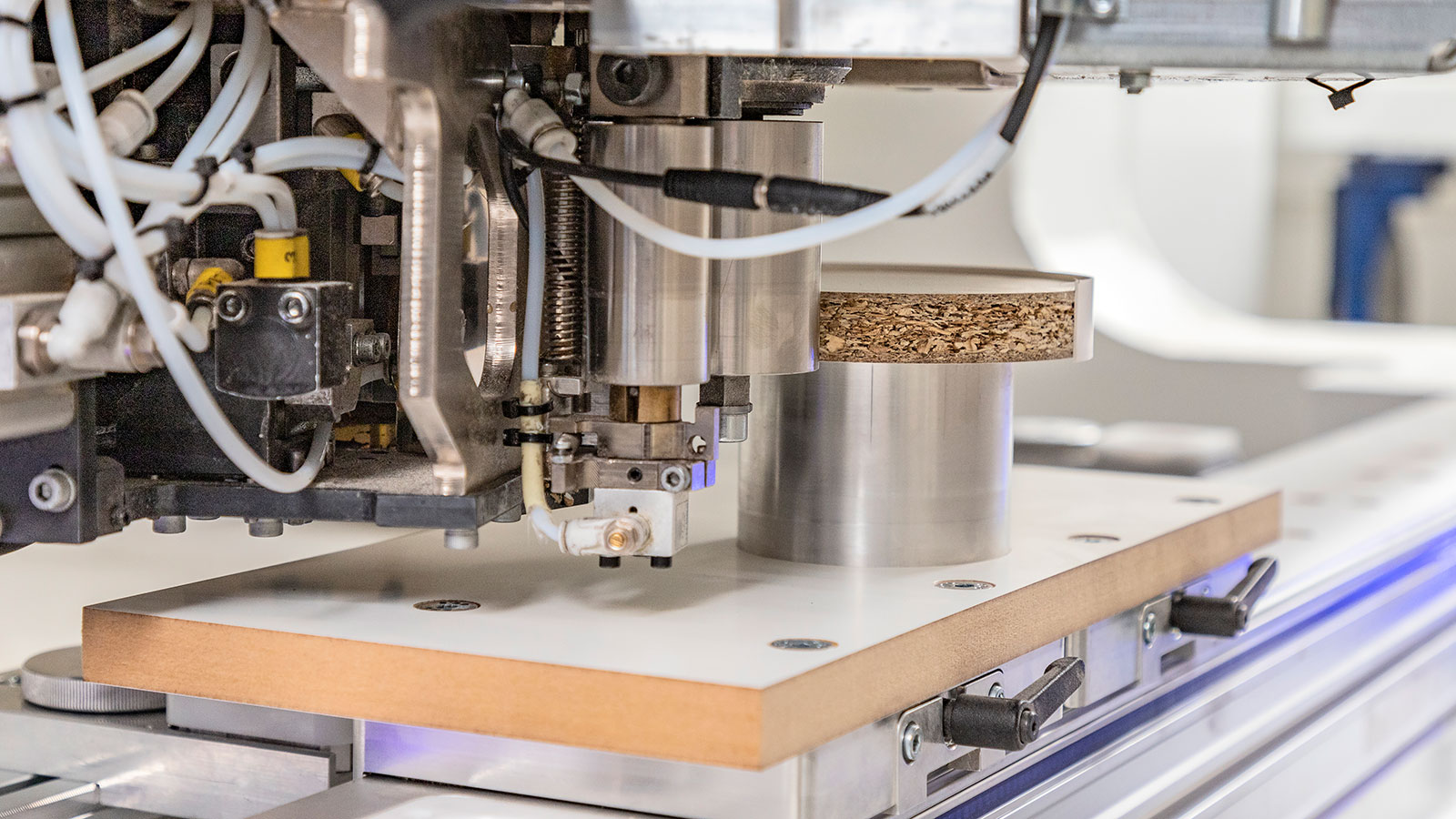

С powerEdge pro Duo модул за лепене съчетаваме лепилата нулева фуга и Разтапяне на висока температура, както и много други опции, в иновативна серия от единици. Постигането на перфектния кант става бързо и лесно. С устройството powerEdge могат да се извършват операции по лепене на изрези, както и на вътрешни кръгове.
Прочетете повече

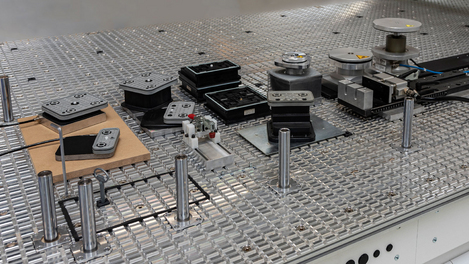

Набраздената повърхност Алуминиева растерна маса позволява закрепването на приспособления за фиксиране с позитивно закрепване, благодарение на което детайлите са обезпечени – дори при големи сили на отнемане на материал. Конструкцията на вакуумната система в масата оптимизира разпределението на вакуума, намалява течовете и загубите във вакуумната система и премахва необходимостта от сложни монтажи. Благодарение на разнообразното затягащо оборудване с променлива височина на затягане, решетъчната маса може да се използва и с модулни агрегати.

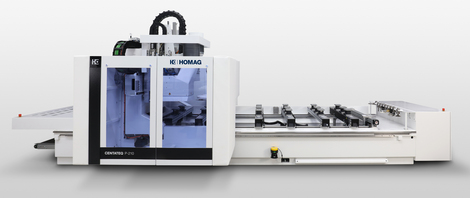

CENTATEQ – центрове за CNC-обработка
 |  |  |  |  | |
|---|---|---|---|---|---|

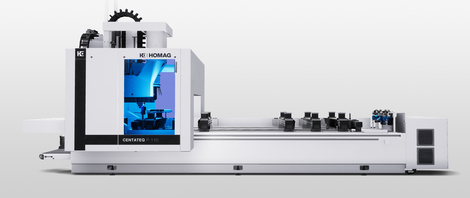

| CENTATEQ P-100 | CENTATEQ P-110 | CENTATEQ P-210 | CENTATEQ P-310 | E-310 | CENTATEQ P-510|610 + E-510 | |
| Работна площ (дължина + ширина) [мм] | до 3 250 / 1 600 | до 6 000 / 1 550 | до 6 000 / 1 600 | до 6 000 / 1 900 | до 7 400 / 3 250 |
| Работна височина (Z от конзолата / масата) [мм] | 150 / 250 | 240 / 260 | 280 | 300 | 500 |
| Максимална мощност на шпиндела [кВт] | 13,2 | 13,2 | 18,5 | 18,5 | 18,5 |
| Максимален брой слотове за смяна на инструменти | 18 | 34 | 42 | 50 | 126 |
| Версии на таблицата | Конзолна маса 1-кръгова вакуумна система | Конзолна маса 1-кръгова вакуумна система Алуминиева растерна маса | Конзолна маса 2-кръгова вакуумна система Алуминиева растерна маса Конзолна маса A-Flex | Конзолна маса 2-кръгова вакуумна система Алуминиева растерна маса Конзолна маса A-Flex Конзолна маса AP | Конзолна маса 2-кръгова вакуумна система Алуминиева растерна маса Конзолна маса A-Flex Конзолна маса AP |
| Технологии за безопасност | Светлинна бариера | Броня с 360° свободно движение + скенер за комфорт | Броня + скенер за комфорт + скенер за безопасност „Speedpack“ | Броня + Comfort Scanner + сканер за безопасност Speedpack | Броня + Comfort Scanner + сканер за безопасност Speedpack |
| Технология за кантиране | - | - | easyEdge | PowerEdge Pro Duo | PowerEdge Pro Duo powerEdge pro Duo Наклонен кант |
| Подробности | Подробности | Подробности | Подробности | Подробности |
