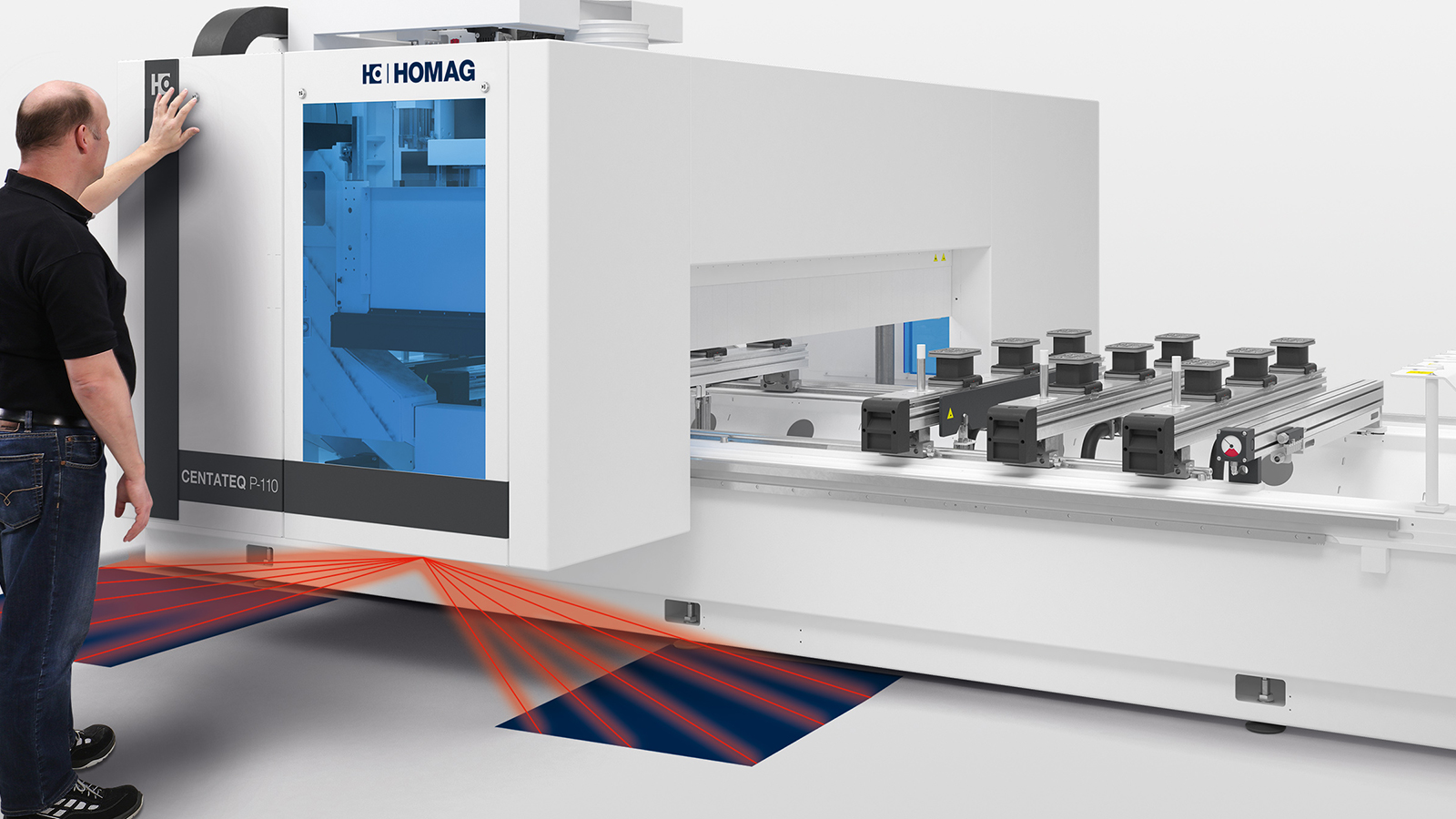

Пакет за удобство: Стартиране на програмата, пауза, освобождаване на работната зона или потвърждаване след навлизане в зоната за сканиране. Просто потвърдете, като натиснете бутон директно върху корпуса на портала.
ЦНЦ обработващи центрове

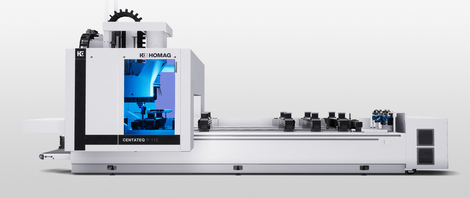

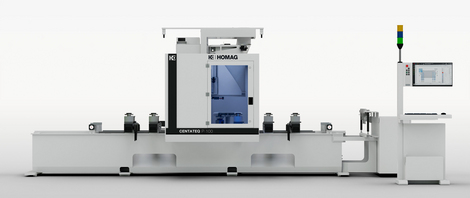

CENTATEQ P-110

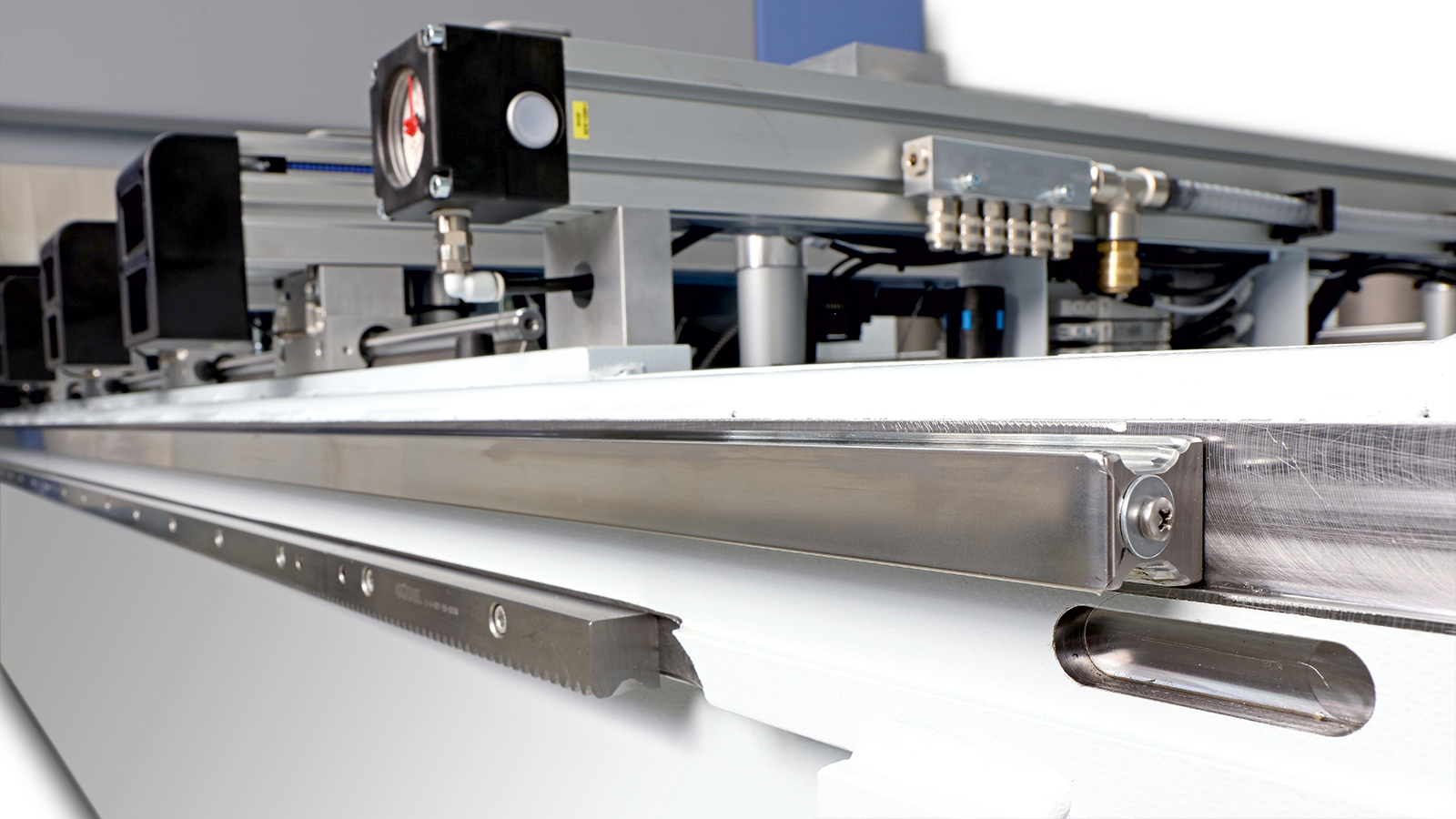

Система с линейни водачи: Издръжлив благодарение на капака и уплътнителните ленти. Висококачествената защита срещу прах и мръсотия гарантира дълготрайна точност.

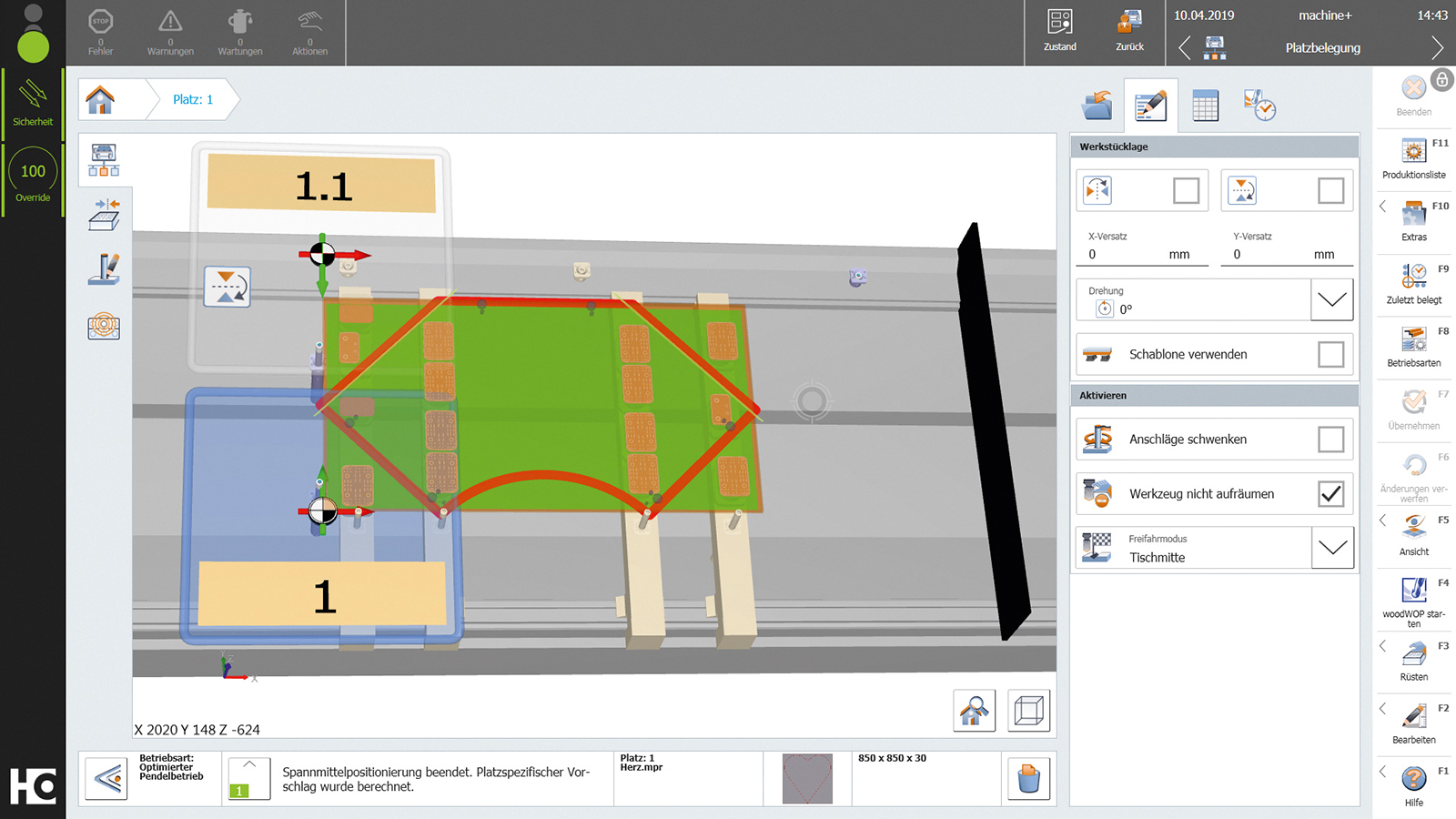

Разпределение на пространството: Опростено 3D изображение на станината на машината, конзолите, ограничителните цилиндри, вендузи и скобите на дисплея на powerTouch. Препоръка за позициониране на детайла за обработка.
Гъвкавата основа за CNC-обработка. Гъвкавост на 360°. Възможности без ограничения.
Малките и средните дърводелци и столяри се възползват от гъвкавостта и производителността на тази серия. Концепцията на машината се основава на компактна технология и намален отпечатък. В серията CENTATEQ P-110 ще намерите 3-, 4- и 5-осови решения за обработка на кухненски, офис и масивни дървени мебели, както и за изработка на стълби, прозорци и врати.
Характеристики
Винаги в правилната позиция: Ефективно изсмукване при ниско свързано натоварване благодарение на оптимизираното събиране и отстраняване на стружките. Аспираторът може да се регулира стъпково или, по избор, с помощта на мотор и автоматично се адаптира към дебелина на детайла.

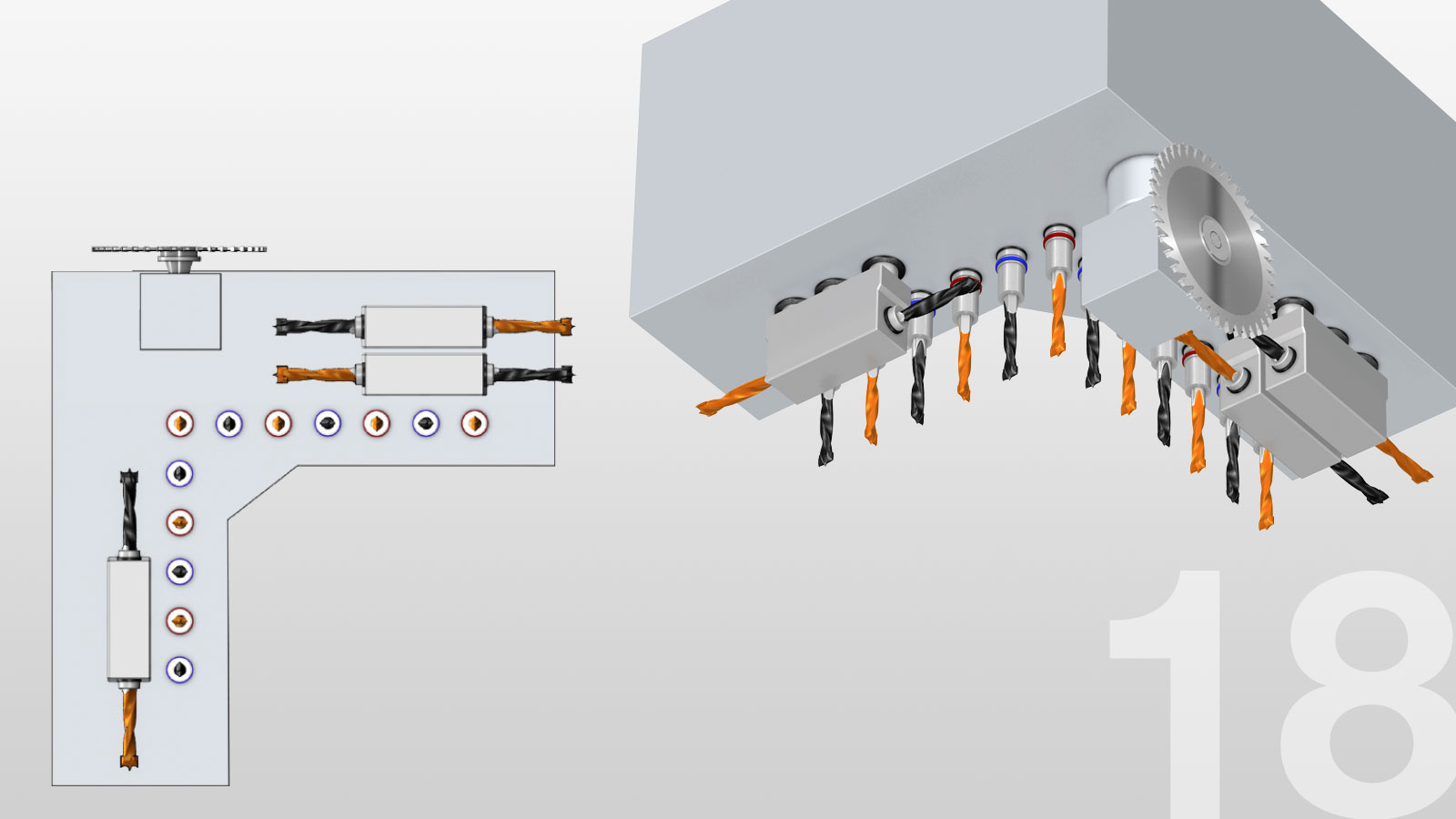

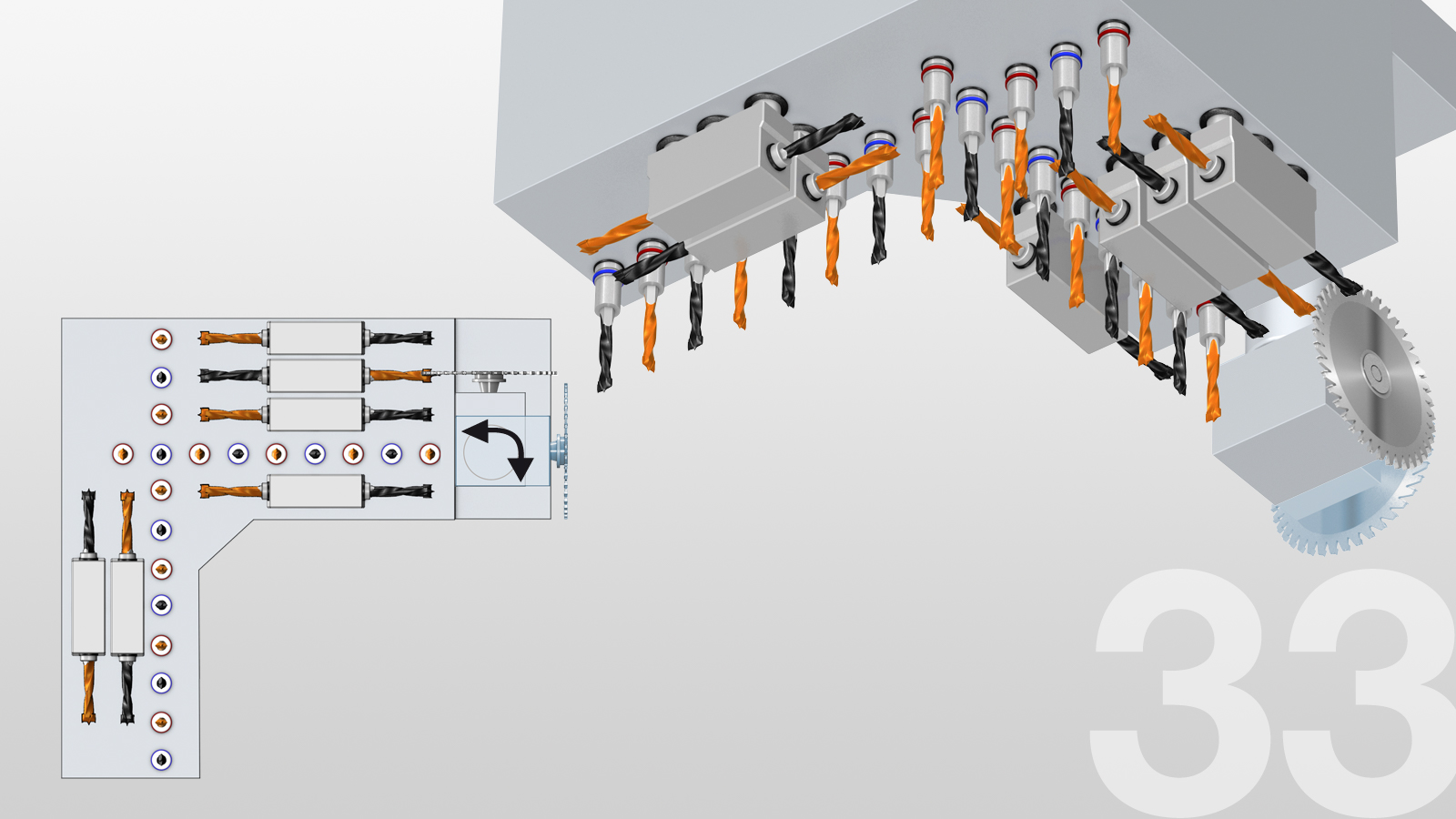

Технология за пробиване на HOMAG: Технология за високоскоростно пробиване, затягане на шпиндела и система за бърза смяна на инструменти. Прецизно пробиване, бързи цикли, конструкция, която не изисква поддръжка и е издръжлива. Допълнителните единици, предлагани като опция, разширяват обхвата на приложение на машината.
Датчик на шпиндела: Шпинделите за фрезоване с хибридни лагери осигуряват дълъг експлоатационен живот. Допълнителен (опционален) сензор за вибрации открива дисбаланси в инструмента и предпазва шпиндела от претоварване, например поради прекалено високи скорости на подаване.
Пневматичен интерфейс: Патентованият интерфейс с три подпори по всички C-оси и като опция на DRIVE5CS позволява използването на трасирани единици, например за прецизно закръгляване в горната и долната част, независимо от допуските по дебелина.

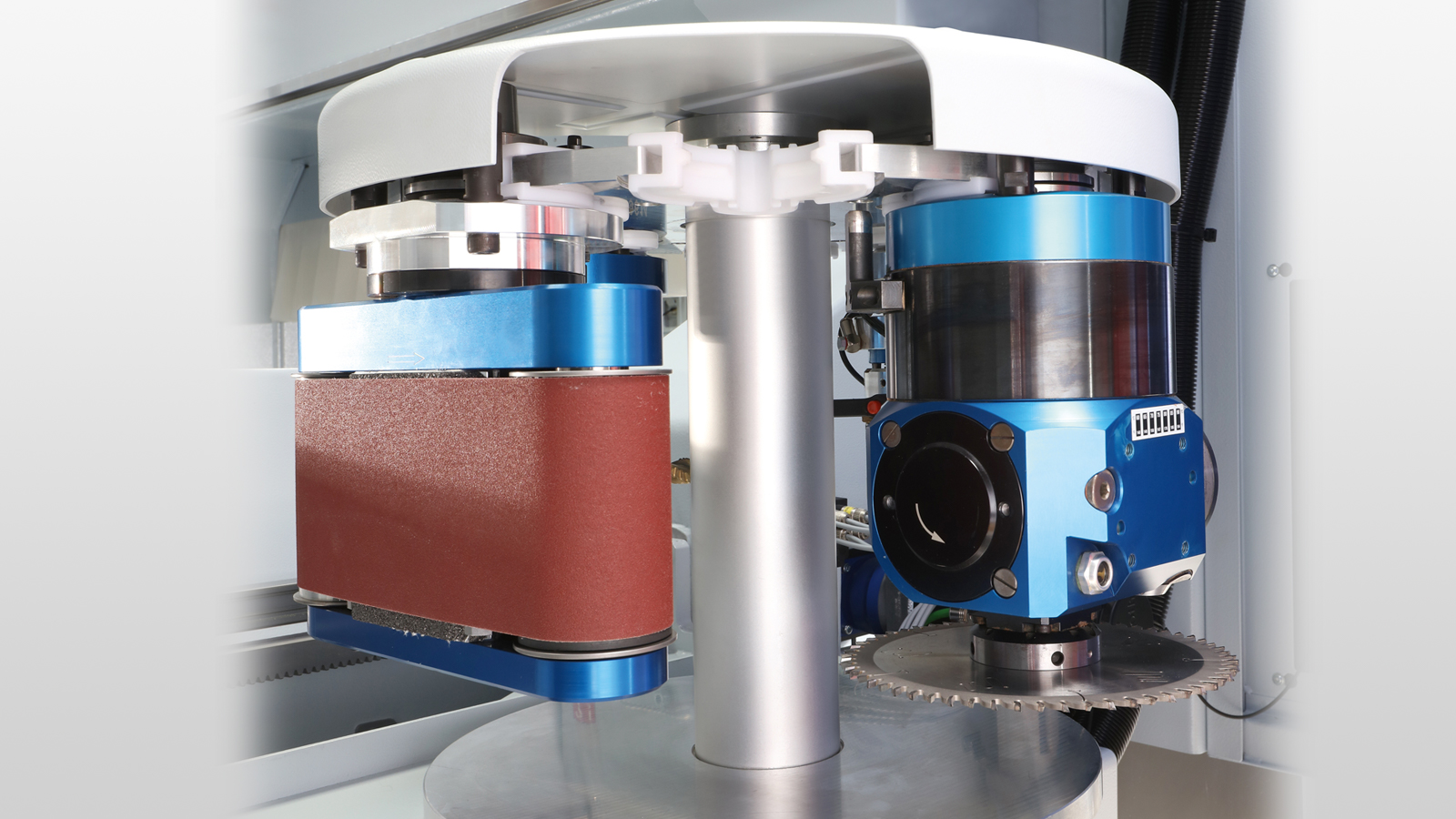

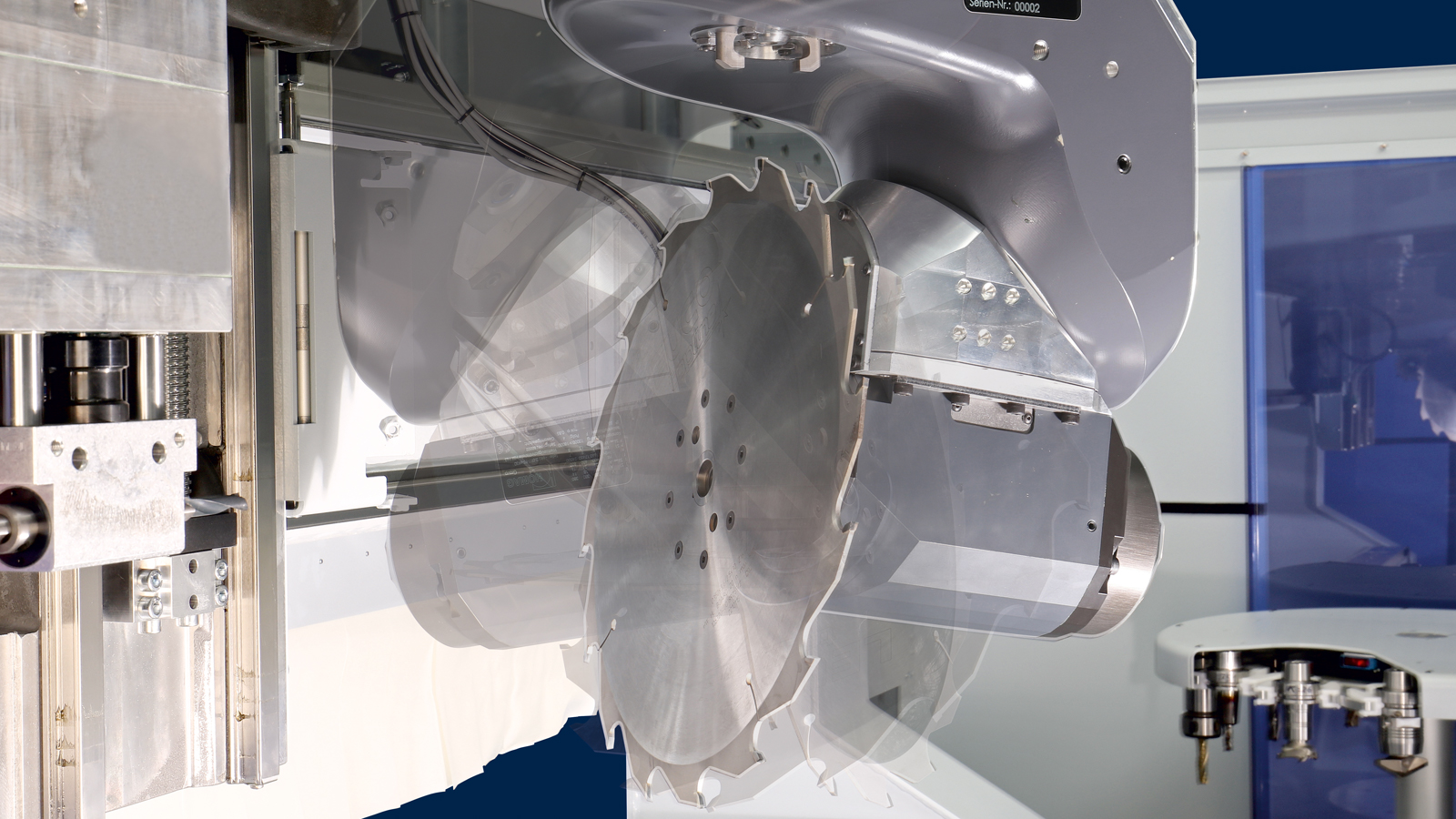

Модулна система: Единиците, необходими за съответния етап от обработката, се вмъкват напълно автоматично от системите за смяна на инструменти в главния шпиндел на машините. Те могат да се завъртат, например, в диапазон от 0 до 360° чрез C-оста. Това ви осигурява голяма гъвкавост и съответно широки възможности за реализиране на вашите идеи.
Технически данни
| 1 ос Z | 2 Z-оси | |
|---|---|---|
| Дължина на обработвания детайл X [mm] - Индивидуална обработка (дължина на инструмента 195 мм с всички агрегати) | Дължина М: 3 100 Дължина L: 4 200 | |
| Дължина на обработвания детайл X [mm] - Работа в редуваш се режим (дължина на инструмента 195 мм с всички агрегати) | Дължина М: 1 025 Дължина L: 1 575 | |
| Дължина на обработвания детайл X [mm] - Индивидуална обработка (с диаметър на инструмента 25 мм) | Дължина М: 3 300 Дължина L: 4 400 | |
| Ширина на детайла Y [мм] (с диаметър на инструмента 25 мм, заден ограничител) | 1 550 | 1 415 |
| Ширина на детайла Y [мм] (дължина на инструмента 200 мм с всички агрегати, заден ограничител) | 1 440 | 1 210 |
| Дебелина на детайла Z [мм] – от конзолата | 260 | 260 |
Някои параметри на детайла могат да зависят от използваните инструменти. Моля, вижте съответната брошура за допълнителни технически данни.
Техническата информация подлежи на промяна.
(Предишно име на продукта: Центрове за обработка на Venture 113/114/115 | Серия BMG 110)
Автоматизация

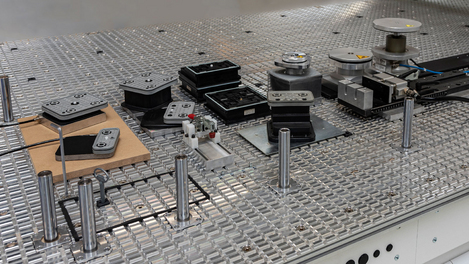

Таблица с решетка
Набраздената повърхност Алуминиева растерна маса позволява закрепването на приспособления за фиксиране с надеждно закрепване, благодарение на което детайлите са осигурени – дори при големи сили на отнемане на материал. Конструкцията на вакуумната система в масата оптимизира разпределението на вакуума, намалява течовете и загубите във вакуумната система и премахва необходимостта от сложни монтажи. Благодарение на разнообразното затягащо оборудване с променлива височина на затягане, решетъчната маса може да се използва и с единици.
Софтуер

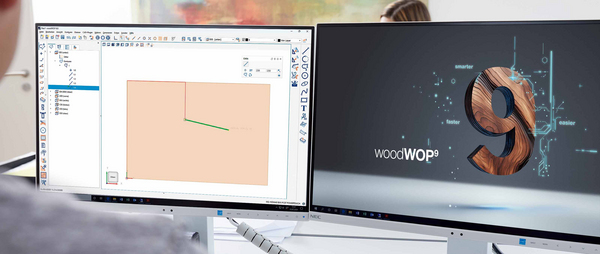

woodWOP
- Софтуер за CNC програмиране
- Лесно програмиране на детайли в 3D
- Програмиране по метода WOP, CAD проектиране и CAM система, обединени в един софтуер

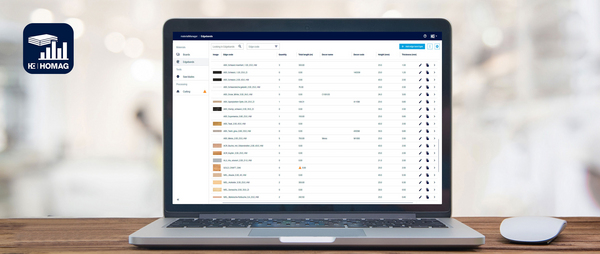

materialManager
- Всички данни за материалите и запасите се управляват ясно в едно-единствено цифрово приложение
- Централизирано управление на материалите в компанията
- Интегрирано използване от данните за материала

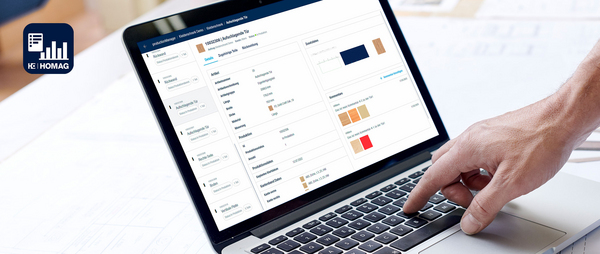

productionManager
- Цифровата папка с задачи осигурява прозрачност в цеха
- Сложете край на купища документи
- Напредък по задачите в реално време
Сравнение на продукти
CENTATEQ – центрове за CNC-обработка
 |  |  |  |  | |
|---|---|---|---|---|---|

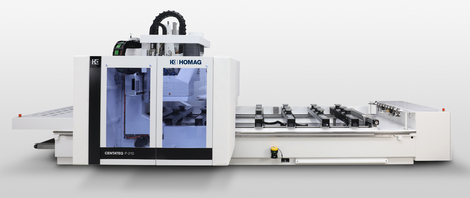

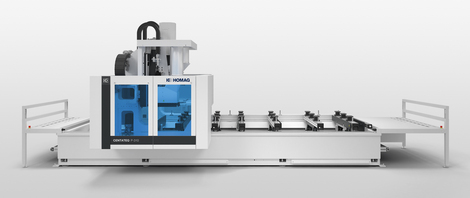

| CENTATEQ P-100 | CENTATEQ P-110 | CENTATEQ P-210 | CENTATEQ P-310 | E-310 | CENTATEQ P-510|610 + E-510 | |
| Работна площ (дължина + ширина) [мм] | до 3 250 / 1 600 | до 6 000 / 1 550 | до 6 000 / 1 600 | до 6 000 / 1 900 | до 7 400 / 3 250 |
| Работна височина (Z от конзолата / масата) [мм] | 150 / 250 | 240 / 260 | 280 | 300 | 500 |
| Максимална мощност на шпиндела [kW] | 13,2 | 13,2 | 18,5 | 18,5 | 18,5 |
| Максимален брой слотове за смяна на инструменти | 18 | 34 | 42 | 50 | 126 |
| Версии на таблицата | Конзолна маса 1-кръгова вакуумна система | Конзолна маса 1-кръгова вакуумна система Алуминиева растерна маса | Конзолна маса 2-кръгова вакуумна система Алуминиева растерна маса Конзолна маса A-Flex | Конзолна маса 2-кръгова вакуумна система Алуминиева растерна маса Конзолна маса A-Flex Конзолна маса AP | Конзолна маса 2-кръгова вакуумна система Алуминиева растерна маса Конзолна маса A-Flex Конзолна маса AP |
| Технологии за безопасност | Светлинна бариера | Броня с 360° свободно движение + скенер за комфорт | Броня + скенер за комфорт + скенер за безопасност „Speedpack“ | Броня + Comfort Scanner + сканер за безопасност Speedpack | Броня + Comfort Scanner + сканер за безопасност Speedpack |
| Технология за кантиране | - | - | easyEdge | PowerEdge Pro Duo | PowerEdge Pro Duo powerEdge pro Duo Наклонен кант |
