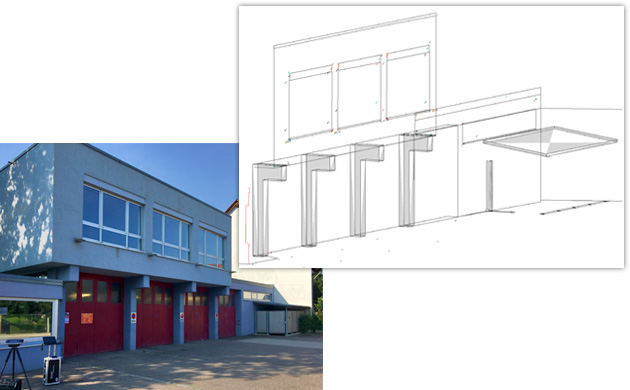

Измервателният чертеж свързва измерените точки директно с CAD команди за чертане, като създава готовия CAD чертеж на място без последваща обработка на облака от точки.
Измервателни устройства
FlexiJet 3D

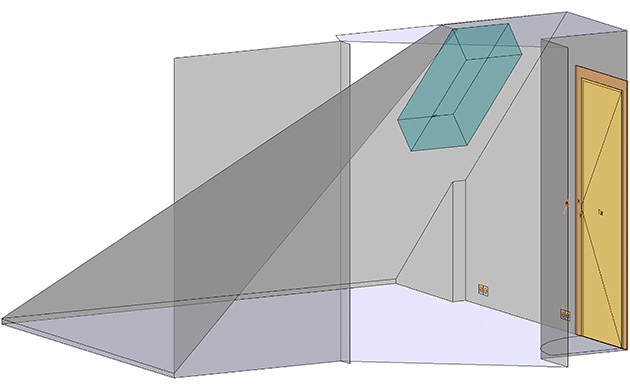

Функцията за бързо измерване на обекта документира контурите на стените само с няколко измервателни точки, като същевременно автоматично определя ъглите на съседните стени.

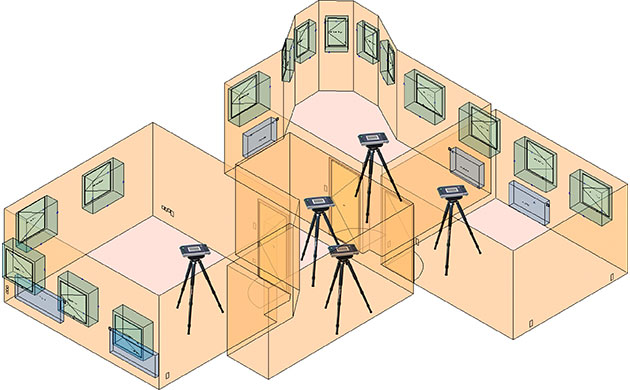

Промяната на местоположението позволява един и същ CAD чертеж да продължи в различни стаи, етажи или зони, които не могат да бъдат обхванати от една единствена конфигурация.

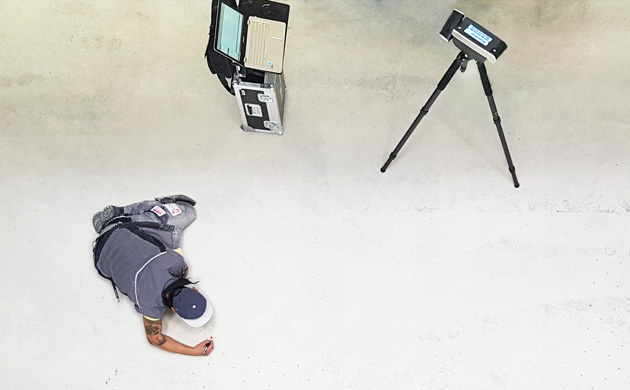

Проекцията на CAD точки помага на монтажниците да позиционират точно планираните точки за пробиване и закрепване с помощта на лазера FlexiJet.

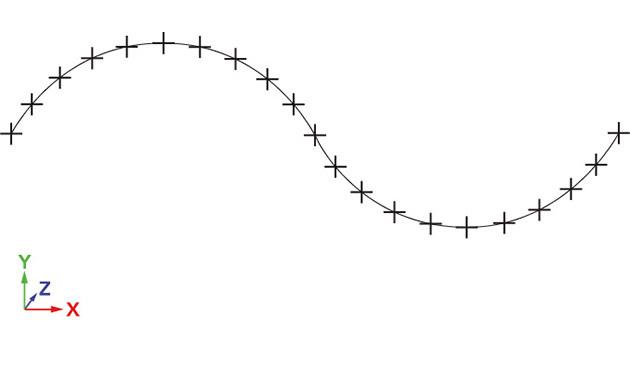

Сериите от автоматични измервания улавят хоризонтални, вертикални или свободноформени контурни линии по стени, корпуси и извити елементи.

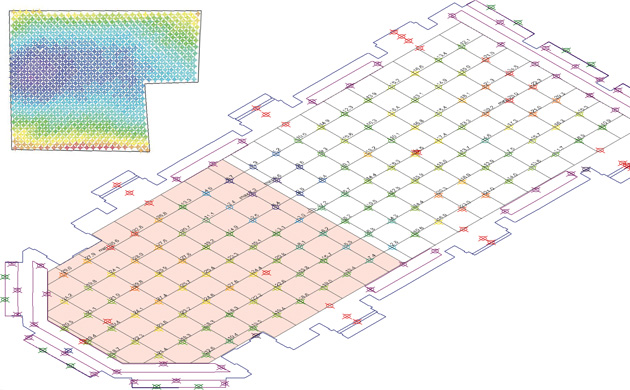

Функцията „Surface Scan“ измерва неравностите автоматично и визуализира разликите във височината чрез цветове в FlexiCAD.
Прецизно CAD измерване, проектирано за максимална ефективност.
FlexiJet 3D записва и прожектира CAD чертежи с милиметрова точност, с точни ъгли и криви, директно на място.
С FlexiJet 3D екипите могат бързо и икономично да извършват измервания, да оценяват размери с точност до милиметър и да въвеждат данните директно в CAD. Принципът на измервателния чертеж предоставя на потребителите ясна и структурирана CAD геометрия, вместо трудно управляем облак от точки.
По време на огледа на обекта могат да се записват измервания, снимки и аудиобележки, което намалява необходимостта от ръчно изготвени бележки, грешки при преписване на цифри и повторни посещения. Системата може да измерва обзаведени помещения, трудни за достъп зони, извивки, арки и неъглови елементи, а също така може да проецира планирани CAD точки обратно на обекта с цел монтаж.
Характеристики
Измервателен чертеж вместо сканиране
За разлика от обичайните лазерни скенери, FlexiJet 3D не създава объркващо облак от точки. Измервателните точки са пряко свързани със значими команди за CAD чертежи, така че стените, вратите, арките и разположението на помещенията се превръщат в прецизни триизмерни CAD чертежи още по време на самото измерване.
Преди напускане на строителната площадка завършеният CAD модел може да бъде съпоставен с реалността, за да се потвърди, че всички размери, свързани с проектирането, са били отразени.
Бързо измерване на обекти
Триизмерно помещение може да се създаде с по две точки на всяка стена и по една точка на пода и тавана. Не е необходимо точките да се поставят в ъглите на помещението, тъй като софтуерът пресича линиите на стените по удължените линии на съседните стени и определя ъглите на съединение.
Промяна на местоположението
Когато не е възможно всички необходими измервателни точки да бъдат заснети от една позиция, FlexiJet 3D може да бъде преориентиран от нова позиция, като се използват две общи референтни точки. По този начин цели етажи или сгради могат да бъдат заснети в един-единствен CAD чертеж.
Задна проекция на CAD точки
Триизмерните CAD данни от софтуера за проектиране могат да бъдат импортирани в FlexiCAD. След това FlexiJet 3D автоматично насочва лазера към планираните точки за пробиване или монтаж и ги показва, като по този начин подобрява скоростта и точността на монтажа.
Серия от автоматични измервания
След като се определят началната точка, посоката и разстоянието между точките, FlexiJet 3D автоматично измерва траекторията на стена или компонент. Сериите от хоризонтални, вертикални и свободни измервания поддържат извити стени, корпуси на лодки и други контурни линии.
Сканиране на повърхността
Чрез изчертаване или измерване на затворен контур и наслагване на штриховка командата „Surface Scan“ измерва всички пресечни точки и показва различните височини с различни цветове.
Технически данни
Хардуер на FlexiJet 3D

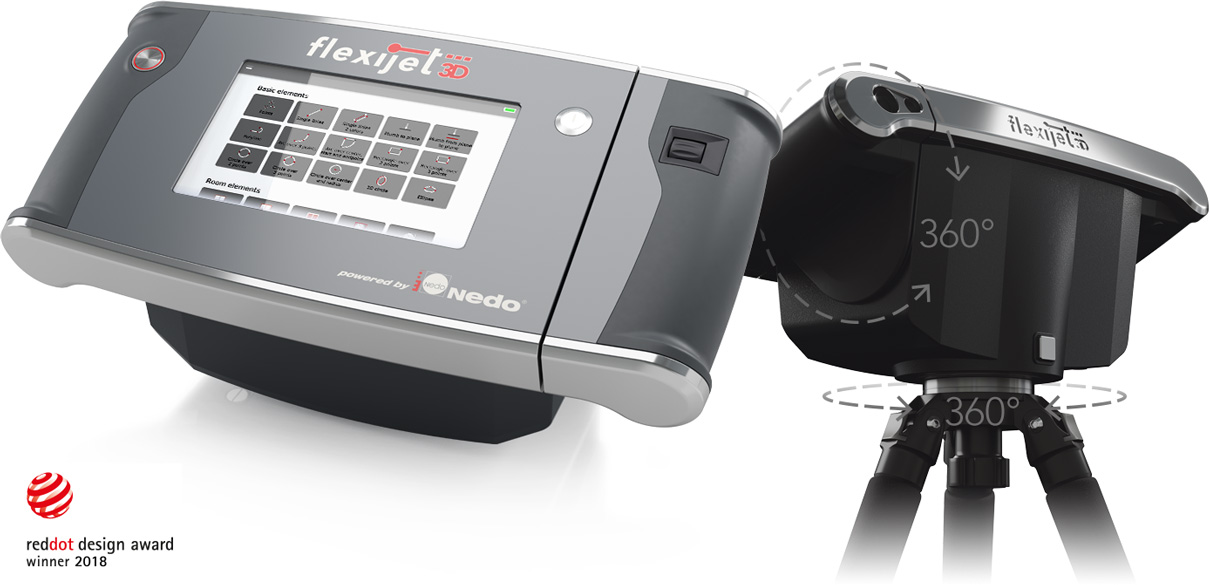

Ергономичното измервателно устройство FlexiJet 3D обединява електронни, оптични и механични компоненти в едно устройство и бе отличено с наградата „Red Dot Design Award“ през 2018 г.
| Измервателен модул | Лазерен далекомер с въртящ се / накланящ се модул за точно определяне на координатите. |
|---|---|
| Софтуерна връзка | Координатите се прехвърлят в софтуера за 3D измерване на системата – FlexiCAD. |
| Дисплей | 7-инчов сензорен дисплей за команди за CAD-чертане и софтуерни функции, достъпни директно от измервателния уред. |
| Насочване | 5-мегапикселова камера за оптично прицелване с мерна мрежа и документиране на изображения. |
| Движение | Завърта се на 360 градуса по двете оси, което позволява измерване във всички посоки без „мъртви зони“. |
| Свързаност | Вградена WLAN за директна връзка между измервателния уред и FlexiCAD. |
| Сензори | Сензор за наклон за бърза настройка и сензор за удари за откриване на нежелани движения. |
| Батерия | Средната продължителност на работа на батерията е около 8 часа, в зависимост от натоварването на мотора; възможно е зареждане по време на работа. |
Обхват на доставката

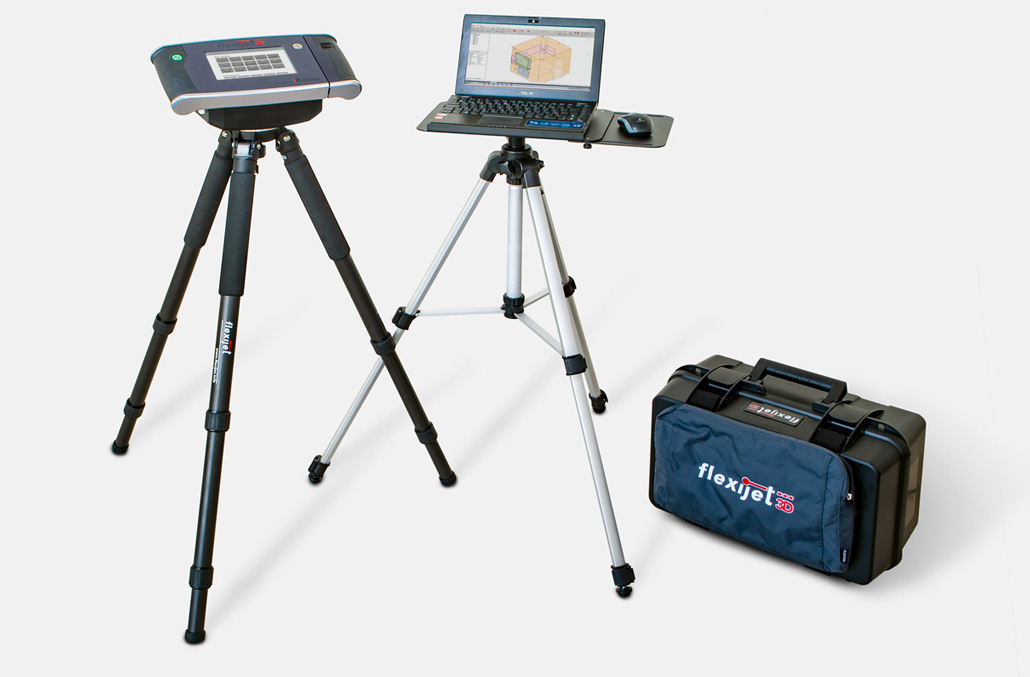

Устройство за измерване FlexiJet 3D
- 7-инчов сензорен дисплей
- Лазерно измервателно устройство
- 5-мегапикселова камера
- Изключително динамична технология на двигателите
- Сензор за наклон и сензор за удари
- Вградена WLAN
- Мощна литиево-йонна батерия (подходяща за въздухоплаване, < 100 Wh)
Висококачествен карбонов статив
- Плавно регулиране на височината

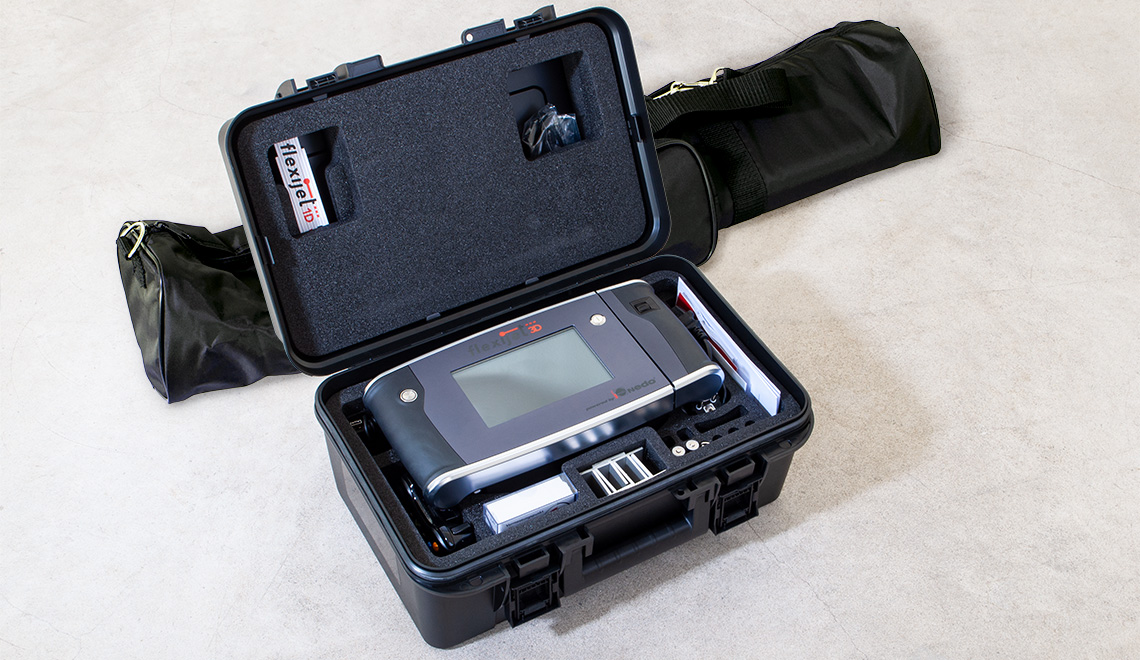

- Включена е транспортна чанта
Висококачествен транспортен куфар
- Работна маса за компютър върху алуминиев триножник
- Чанта за лаптоп
- Отделения за аксесоари
Оборудване
- Дистанционно управление
- Зарядно устройство
- Лазерни очила
- Точки за измерване
- Алуминиев спомагателен ъгъл
Софтуер за измерване FlexiCAD
1 лиценз за работно място
Забележка: Лаптопът или таблетът не са включени в комплекта.
Автоматизация
Гарантирано обслужване и поддръжка
Гарантираното обслужване, резервните части и постоянната поддръжка за потребителите са важно предимство при използването на такива устройства.
Интуитивен софтуер за CAD
Софтуерът FlexiCAD, разработен вътрешно и изключително за нуждите на системата Flexijet, е създаден с интерфейс, подобен на този на повечето CAD програми, например AutoCAD, което осигурява на потребителите позната среда и не изисква дългосрочно приспособяване към новия софтуер.
Вградена камера с редица полезни функции
Снимките от вградената камера, заедно със звуковите записи, и двете свързани с измервателните точки в CAD, съставляват пълна документация на измерванията на място, като същевременно предоставят основата за вашия проект. Чрез промяна на цветовете на фона, което създава по-хармоничен потребителски интерфейс, измерените състояния стават разбираеми, лесни за четене и подходящи за по-нататъшна обработка от потребители, които нямат никакви познания за използването на системата Flexijet.
Нови функции за по-голяма прецизност
Висококачественото и функционално оборудване позволява на потребителя да работи удобно и изключително прецизно. Самото оборудване е проектирано така, че да спестява време на потребителя при работа – сензорният екран, вградената 5-мегапикселова камера и стойката от въглеродни влакна са само част от този най-модерен хардуер…
Поддържат се различни формати на файлове
При създаването на PDF файл поръчките и информацията за клиента вече могат да бъдат интегрирани в PDF файла върху чертежа с измерванията. В PDF файла могат да бъдат включени и снимки, заснети по време на измерването и документирането на задачата. Благодарение на възможността за добавяне на подписа на клиента, PDF файлът вече може да се използва като официален документ.
Приложение в различни отрасли
Независимо дали става дума за интериора на офиса, изграждането на сложна парапетна система или улуци, къщичка на дърво или интериора на кораб, ние сме тук, за да ви улесним в създаването на желания дизайн за миг. Хората, които искат да извлекат максимума от своето жилищно и работно пространство, могат да се възползват от нашите услуги. Потребителите могат да намерят приложение на нашите решения в областта на дизайна, търговията, производството и строителството.
Намалено потребление на ресурси и повишена производителност
Най-важната характеристика на Flexijet е точното измерване и чертане в 3D в една стъпка, съчетано с незабавна проверка на показаните резултати. Край на ръчно изписаните измервания и бележки!
Гъвкав и преносим
Лесен за работа и маневриране във всяка ситуация, без необходимост от подробни и сложни настройки на стойката.
Софтуер
FlexijetViewer
- Безплатна програма за преглед на измервания и снимки, създадени с Flexijet 3D
- Преглед на чертежите с измерванията, включващи всички снимки и изображения на измервателните точки
- Предавайте пълни пакети с измервателни данни на колеги и клиенти за преглед и одобрение
FlexiCAD4
- Софтуерът за измерване на лазерната измервателна система Flexijet 3D
- Преработен интерфейс, интерактивен 3D изглед и разширени възможности за експортиране (IFC, 3D DWG, XML)
- Безплатна, напълно функционална 30-дневна пробна версия
