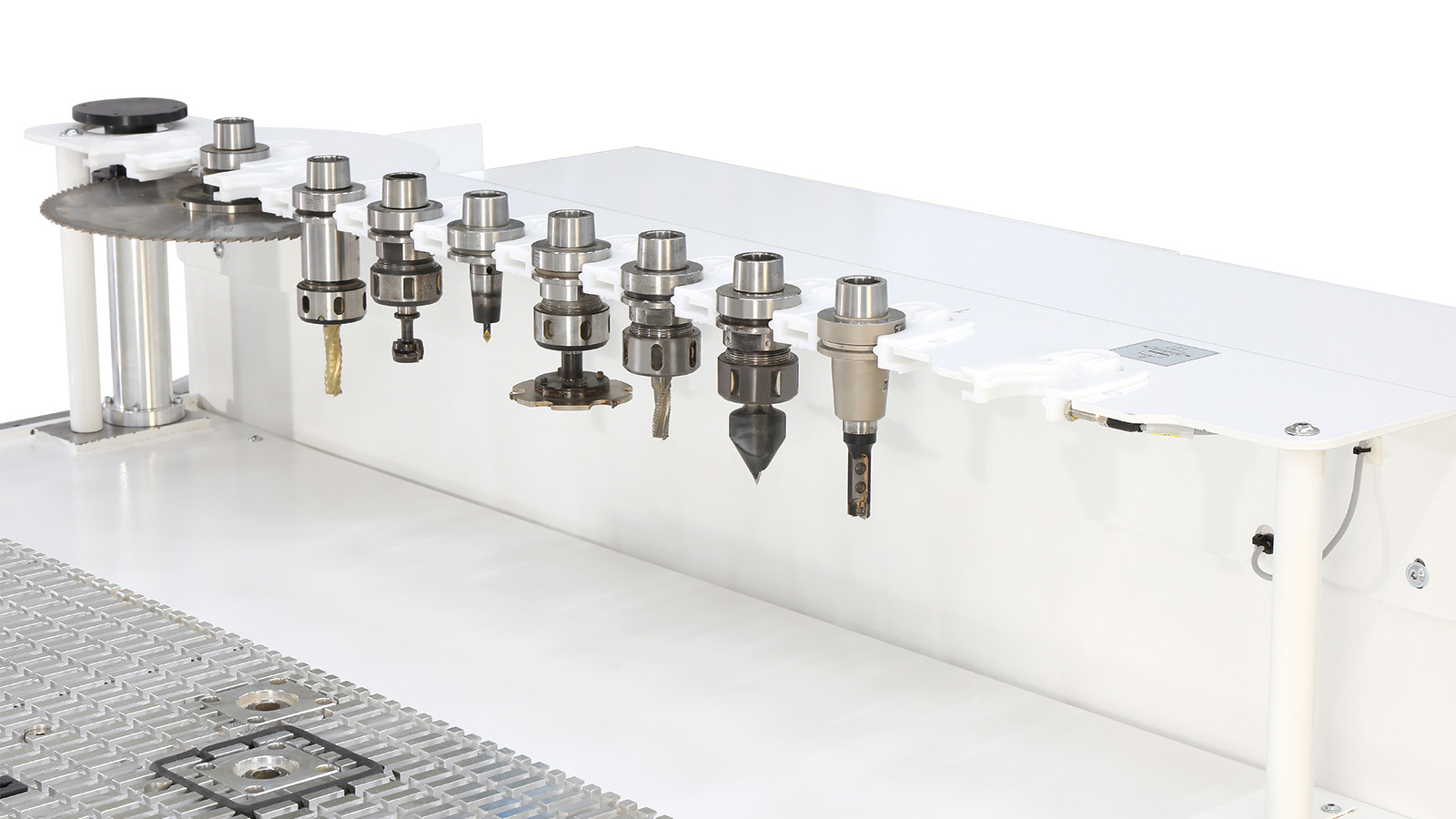

Всичко е добре подредено и леснодостъпно. Системите за смяна на инструменти са в основата на гъвкавото използване. Като линейна система за смяна (на снимката) отстрани или да се движи заедно с шпиндела.
ЦНЦ обработващи центрове

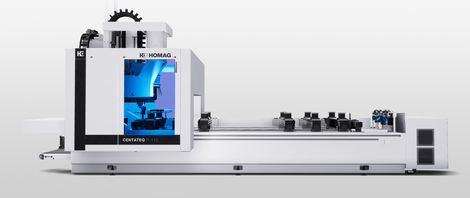

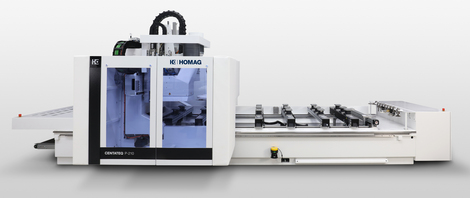

CENTATEQ P-100

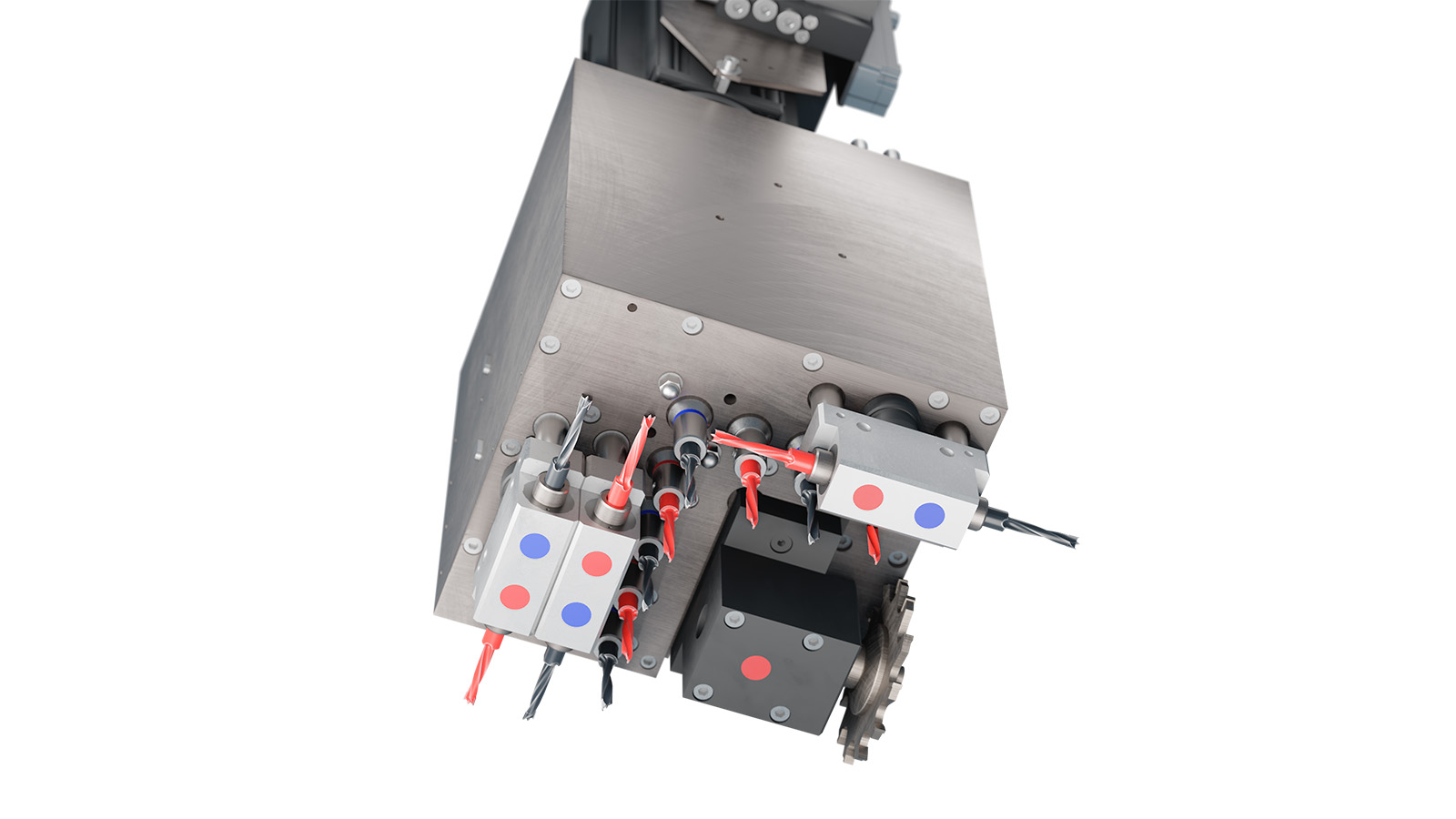

Технология за високоскоростно пробиване, осигуряваща прецизно пробиване. Едно от четирите възможни съоръжения за пробиване, предназначени за индивидуална обработка. Сврътно оборудване V8/H6GX с осем вертикални шпиндела за пробиване, четири хоризонтални шпиндела за пробиване в посока X, два хоризонтални шпиндела за пробиване в посока Y и трион за фрезоване на канали с диаметър 100 мм в посока X.
Скорост и прецизност, съчетани с удобство за ползване и производителност в областта на производството

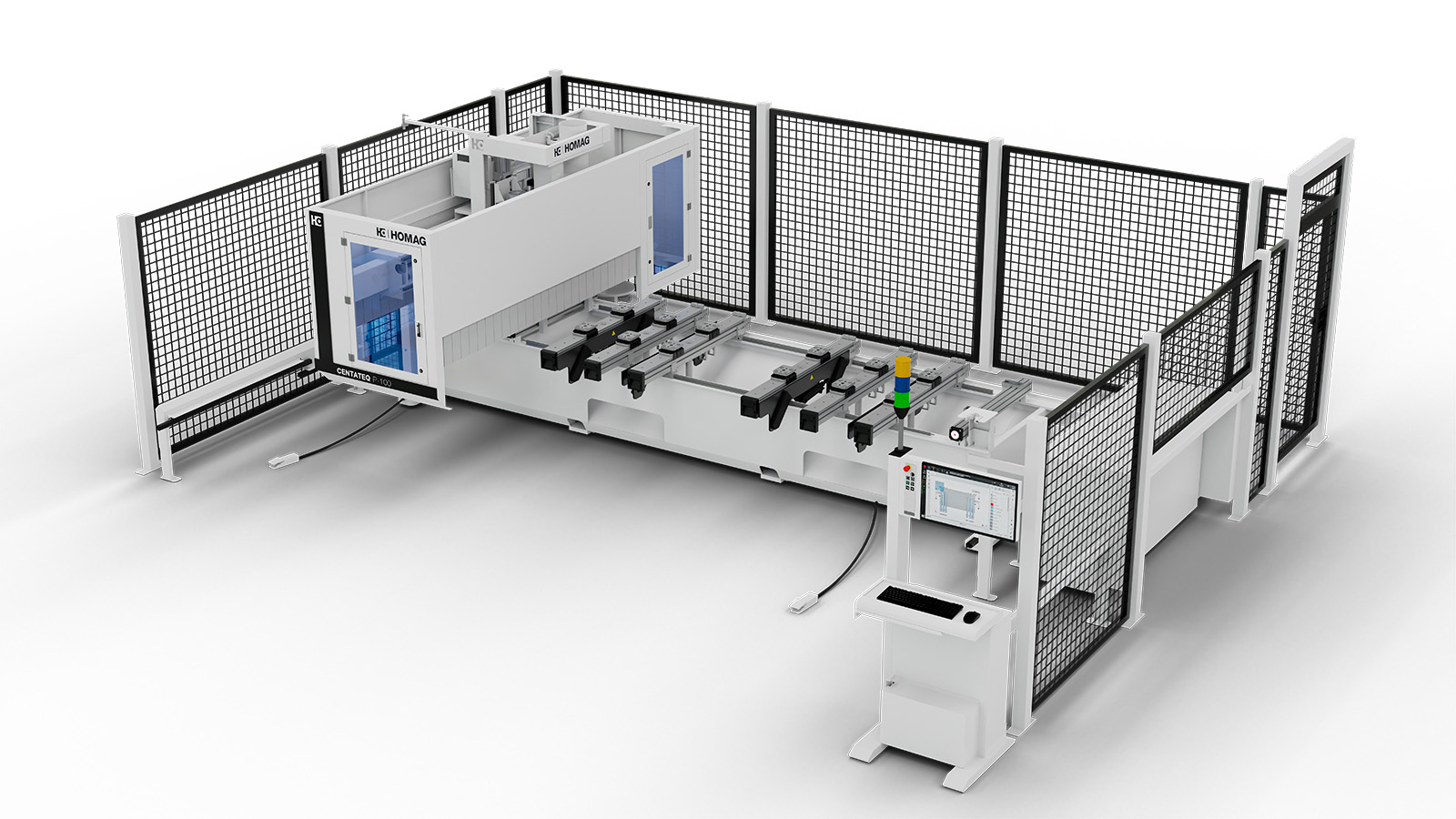

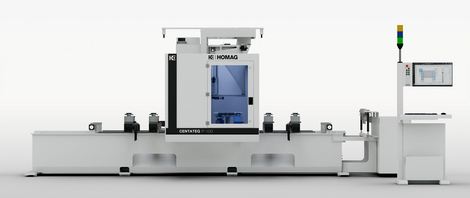

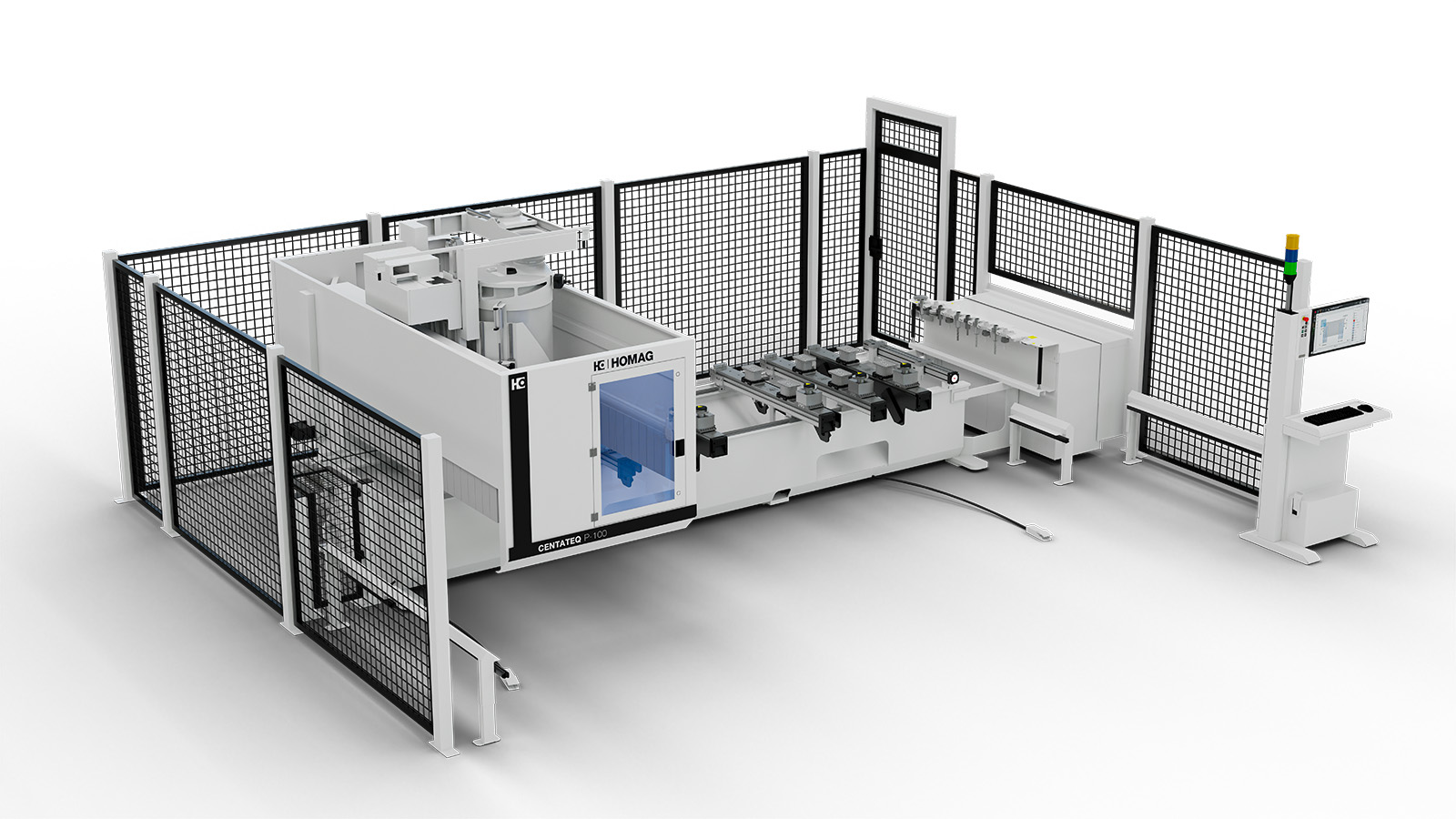

CENTATEQ P-100 е високоефективен, базов CNC обработващ център, подходящ за 3-, 4- и 5-осови приложения, с дължина на обработка 10 фута, възможност за фрезоване до 1 600 мм в Y-посока и софтуерно оптимизирано работно поле във всички варианти. Автоматичният сменяч на инструменти и интегрираната система за управление на инструментите оптимизират CNC операциите и увеличават производителността до максимум. С акцент върху прецизността и издръжливостта, тази машина е конструирана да осигурява постоянно първокласни резултати. С компактен дизайн и ефективните си функции CENTATEQ P-100 е идеалният избор за малки и средни цехове за производство на шкафове.
Характеристики
Подходящ за 3-, 4- и 5-осови приложения
Многофункционален обработващ център с 4-полево зареждане
Подвижност до 1 600 мм в посока Y и софтуерно оптимизирано работно поле
Гъвкав и с възможност за персонализиране за различни конфигурации
Променлива скорост на обработка
Конфигурации с до 31 пробивни шпиндела и фрезоване трион

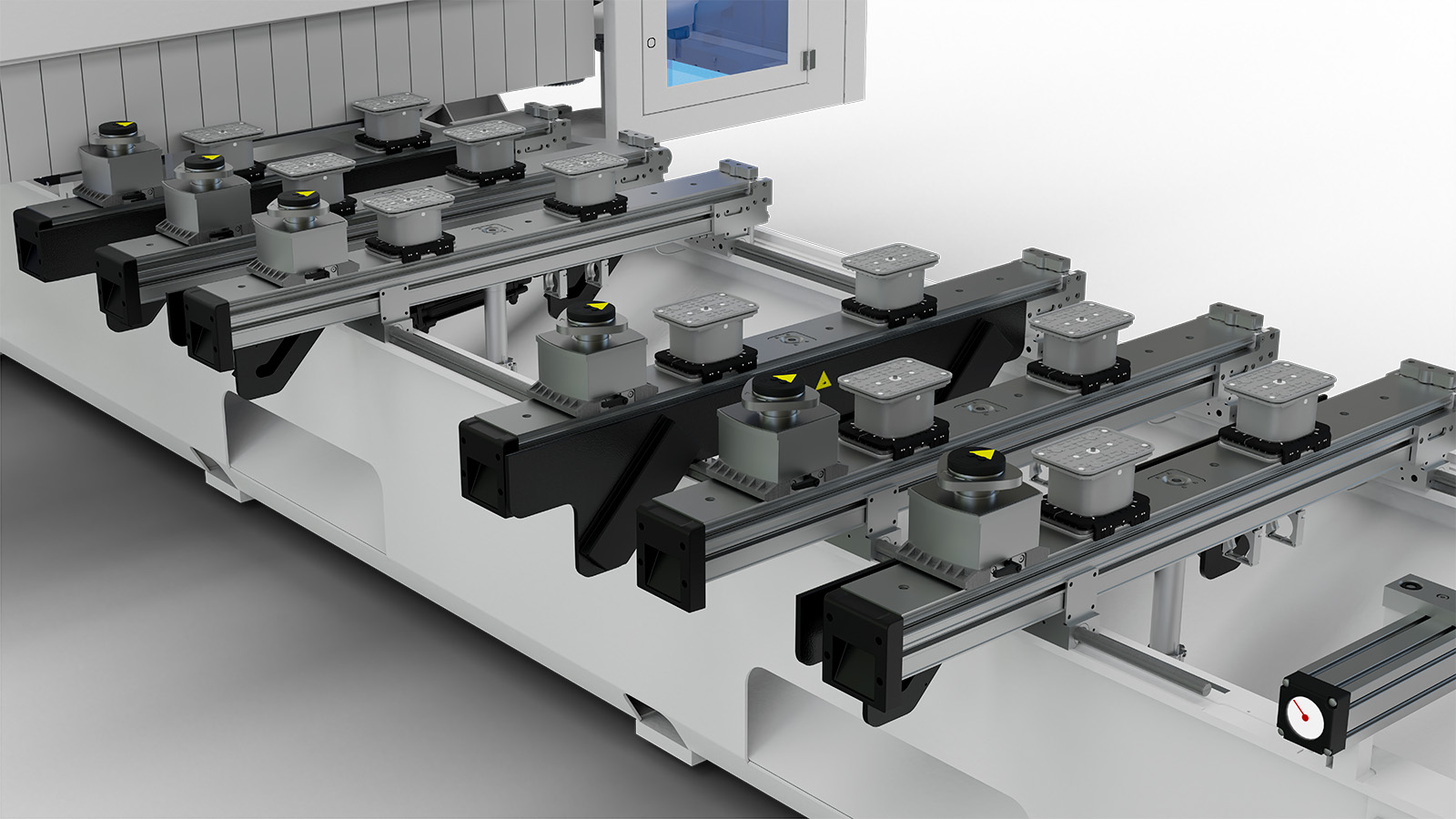

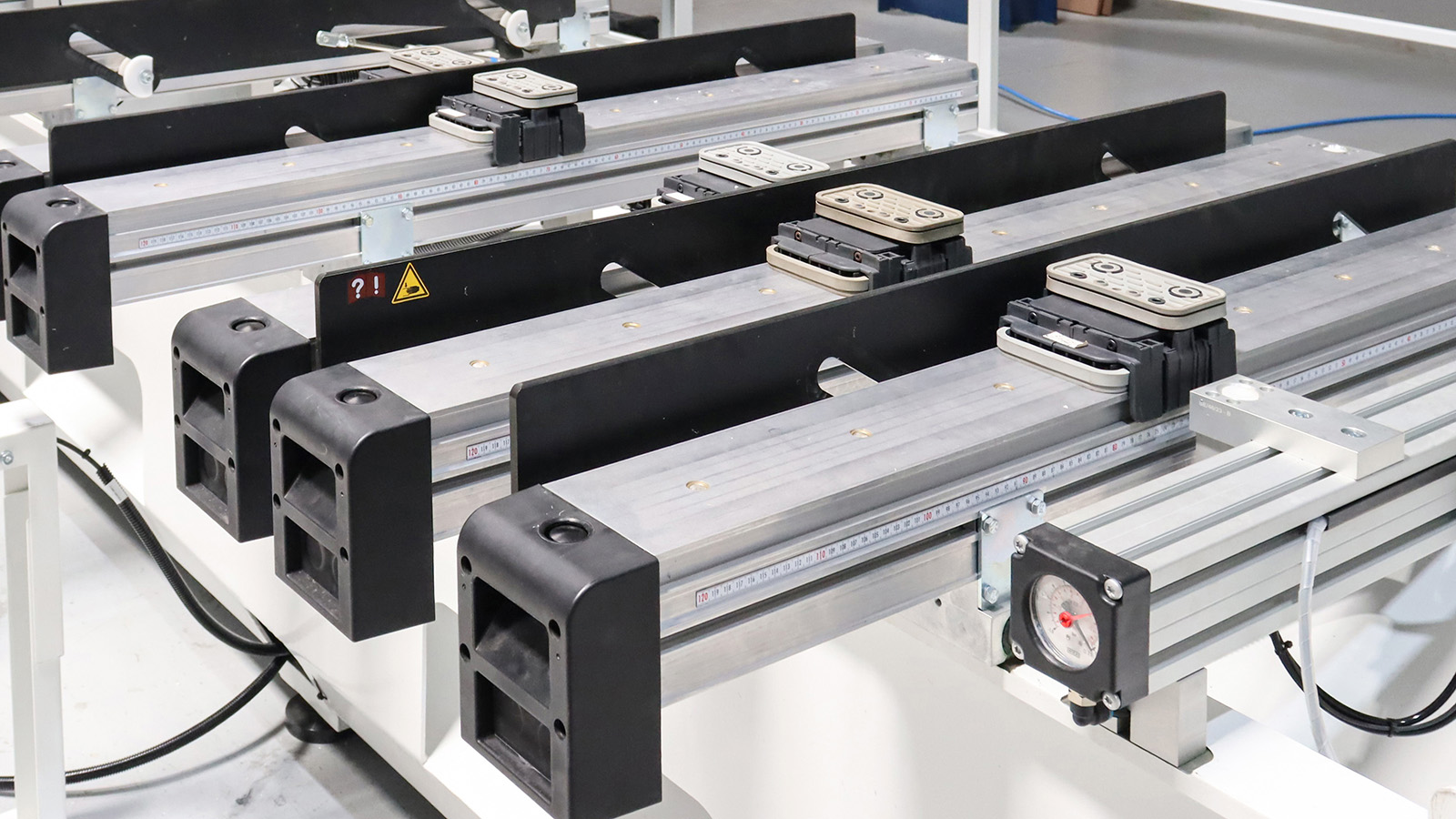

Бързо и лесно позициониране на вакуумните чашки
Автоматична система Шпиндел цанги за прецизно регулиране на дълбочината
Технически данни
| 3-/4-осев | 5-осев | |||||
| X | Y | Z | X | Y | Z | |
| Област на дейност (XYZ) [мм] | 3 250 | 1 600 | 100 | 3 100 | 1 600 | 150 |
| Маршрутизация (Ø=25 мм) (XYZ) [мм] | 3 250 | 1 600 | 100 | 3 100 | 1 600 | 150 |
| Пробиване [мм] | 3 250 | 1 355 | - | 3 100 | 1 285 | - |
| 3-/4-осев | 5-осев | |||||
| Размери на машината | Дължина | Ширина | Височина | Дължина | Ширина | Височина |
| [мм] | 6 569 | 4 852 | 2 543 | 6 820 | 5 018 | 2 543 |
Автоматизация
Софтуер

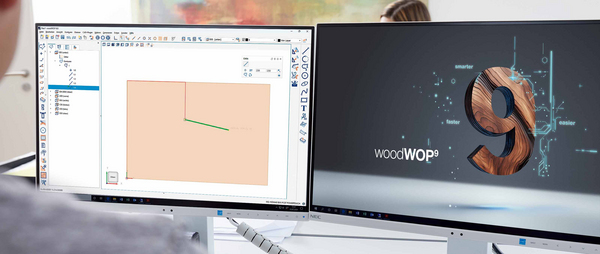

woodWOP
- Лесно програмиране на детайли в 3D

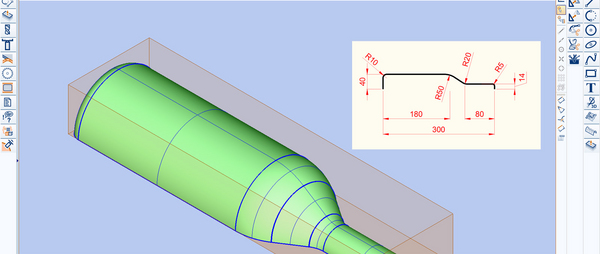

woodWOP CAD Plugin
- Създавайте 2D и 3D CAD чертежи директно в woodWOP

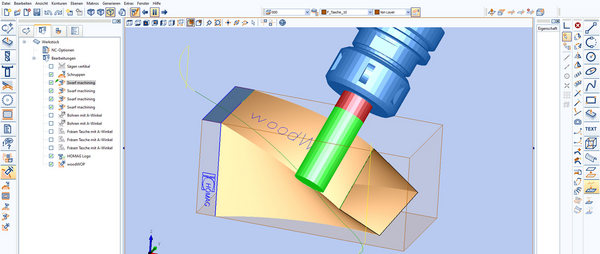

Plugin woodWOP CAM
- Обработка на 3D повърхности с woodWOP
Сравнение на продукти

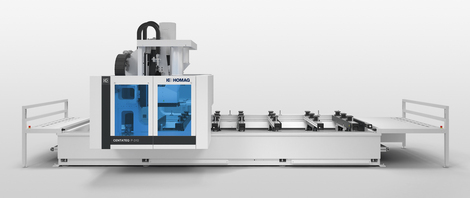

CENTATEQ – центрове за CNC-обработка
 |  |  |  |  | |
|---|---|---|---|---|---|

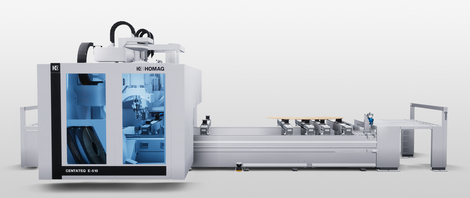

| CENTATEQ P-100 | CENTATEQ P-110 | CENTATEQ P-210 | CENTATEQ P-310 | E-310 | CENTATEQ P-510|610 + E-510 | |
| Работна площ (дължина + ширина) [мм] | до 3 250 / 1 600 | до 6 000 / 1 550 | до 6 000 / 1 600 | до 6 000 / 1 900 | до 7 400 / 3 250 |
| Работна височина (Z от конзолата / масата) [мм] | 150 / 250 | 240 / 260 | 280 | 300 | 500 |
| Максимална мощност на шпиндела [kW] | 13,2 | 13,2 | 18,5 | 18,5 | 18,5 |
| Максимален брой слотове за смяна на инструменти | 18 | 34 | 42 | 50 | 126 |
| Версии на таблицата | Конзолна маса 1-кръгова вакуумна система | Конзолна маса 1-кръгова вакуумна система Алуминиева растерна маса | Конзолна маса 2-кръгова вакуумна система Алуминиева растерна маса Конзолна маса A-Flex | Конзолна маса 2-кръгова вакуумна система Алуминиева растерна маса Конзолна маса A-Flex Конзолна маса AP | Конзолна маса 2-кръгова вакуумна система Алуминиева растерна маса Конзолна маса A-Flex Конзолна маса AP |

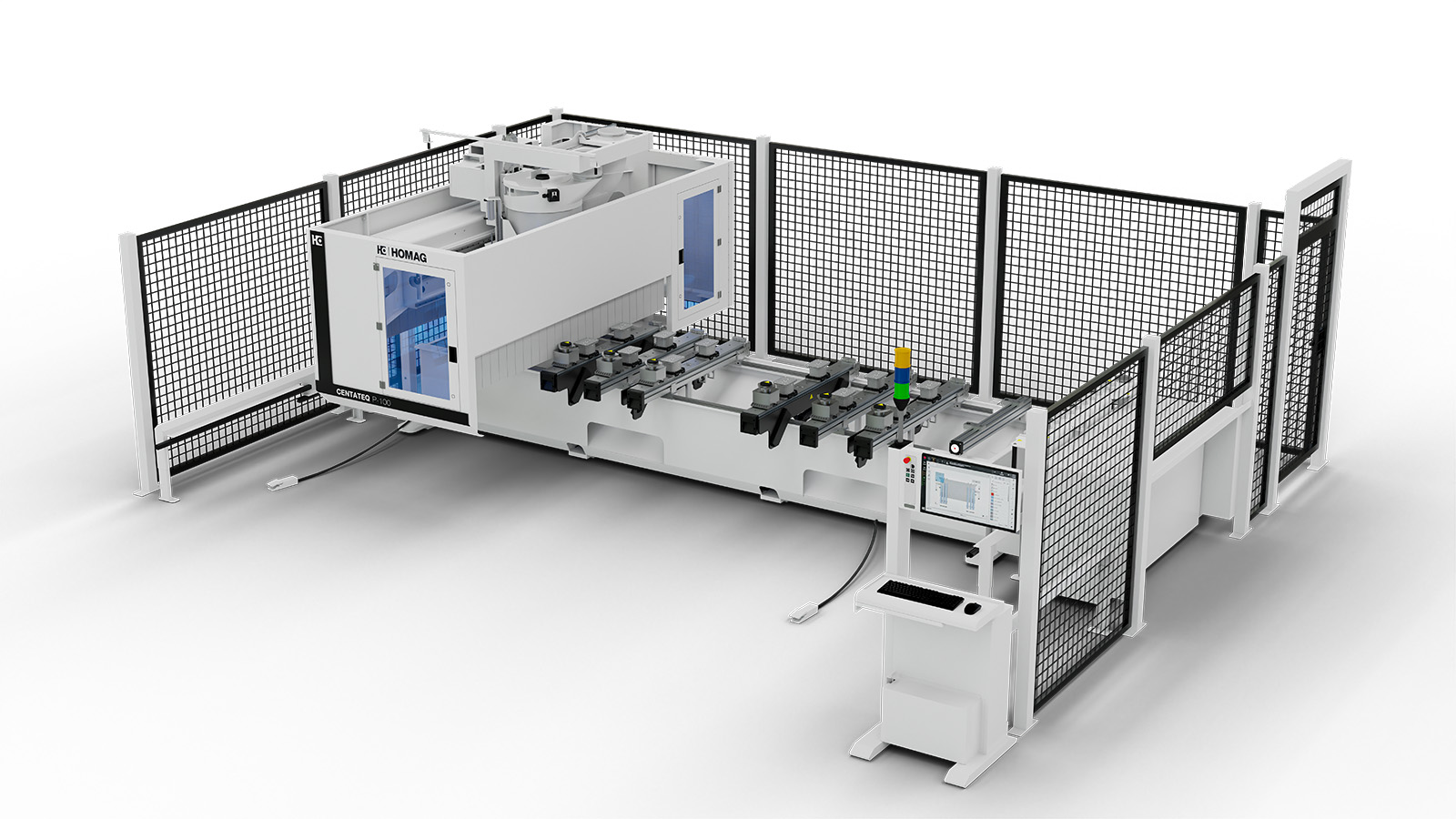

| Технологии за безопасност | Светлинна бариера | Броня с 360° свободно движение + скенер за комфорт | Броня + скенер за комфорт + скенер за безопасност „Speedpack“ | Броня + Comfort Scanner + сканер за безопасност Speedpack | Броня + Comfort Scanner + сканер за безопасност Speedpack |
| Технология за кантиране | - | - | easyEdge | PowerEdge Pro Duo | PowerEdge Pro Duo powerEdge pro Duo Наклонен кант |
| Подробности | Подробности | Подробности | Подробности | Подробности |
