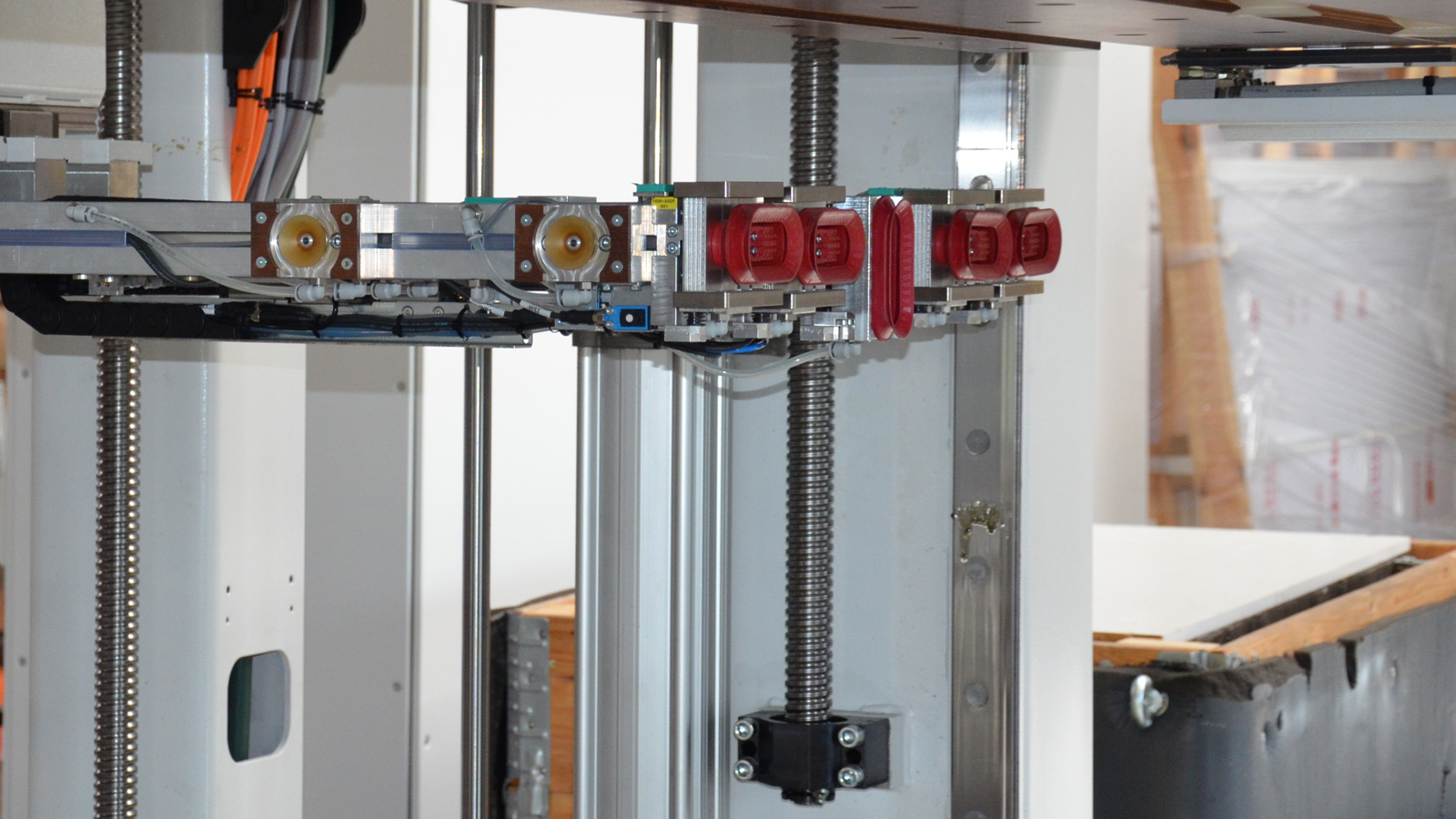

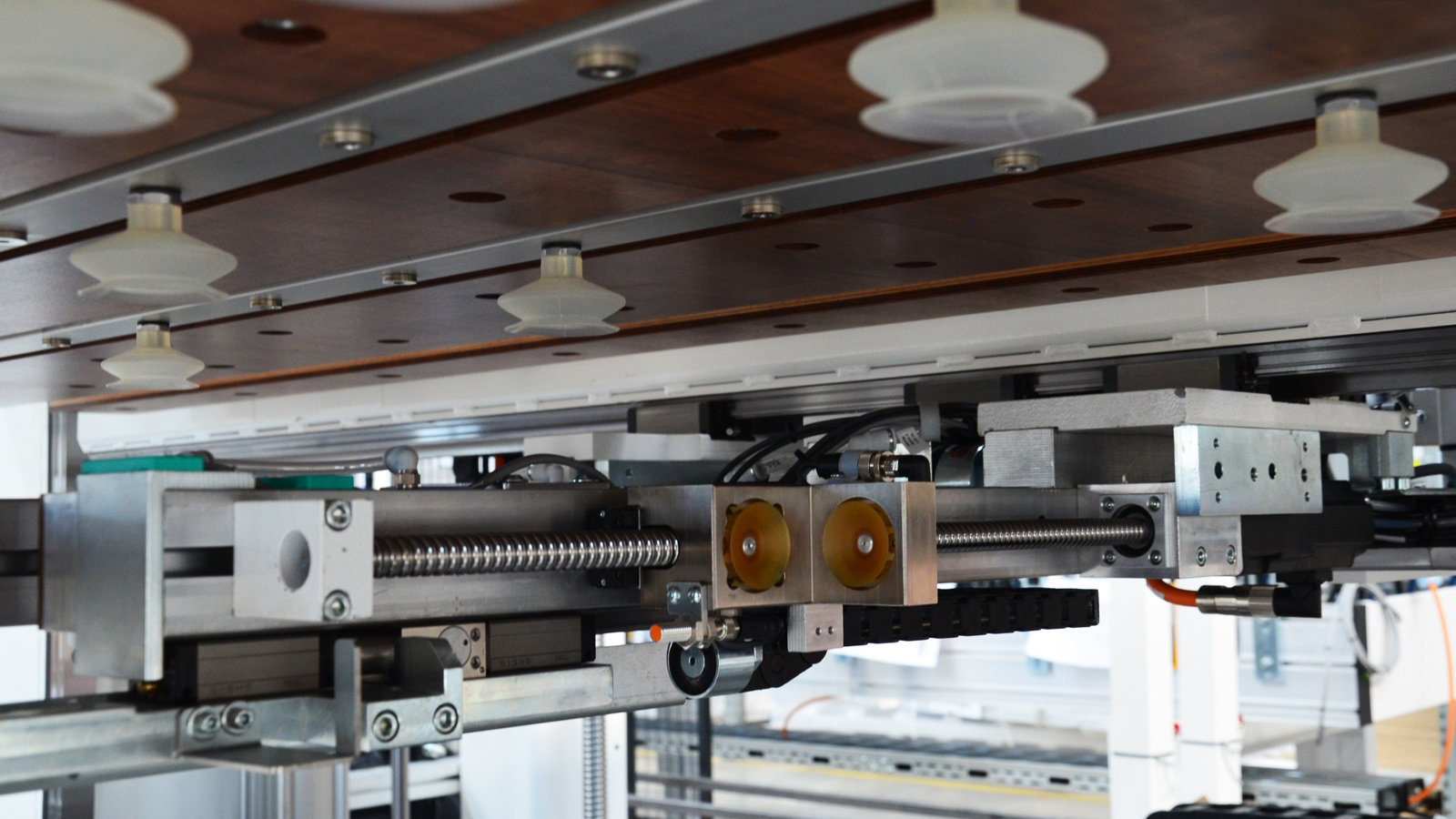

The каретката в горната част на пресата повдига страничните части след процеса на обръщане и ги насочва към зоната за пресоване. Тя задържа страничната част до началото на процеса на пресоване.
Корпус преси
CABTEQ T-500

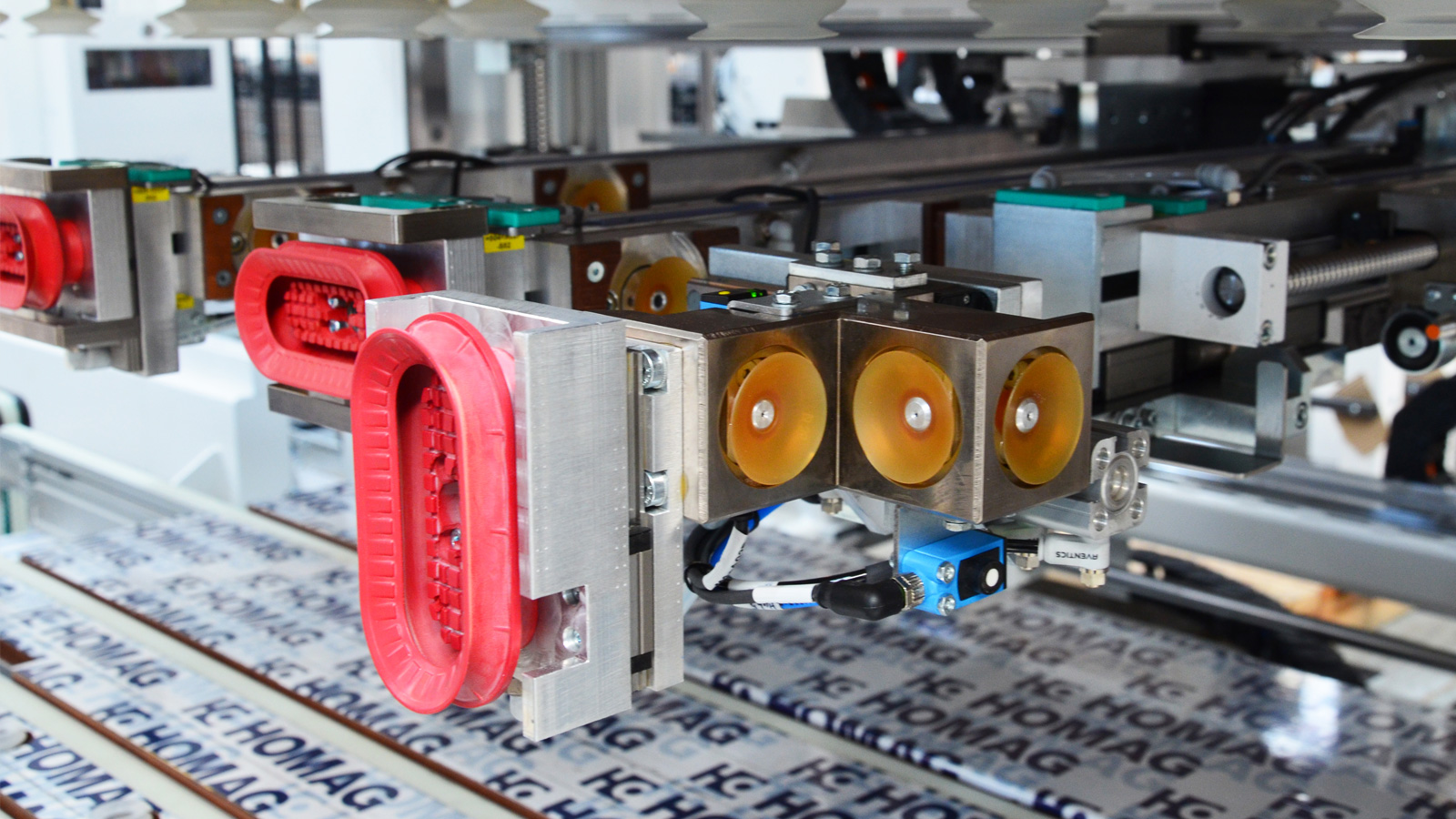

Вакуумните захващащи рамена улесняват поставянето на рафтовете, като ги задържат във вертикално положение. Освен това на рамената са извършени монтажни дейности за стабилизиране на задната стена с вендузи. Позиционирането на опорните рамена се осъществява чрез сервооси.

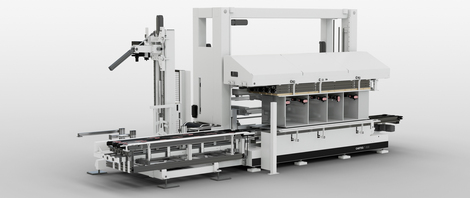

Машина, в която всичко се съчетава: преса за фугиране с предшестващ обръщач.

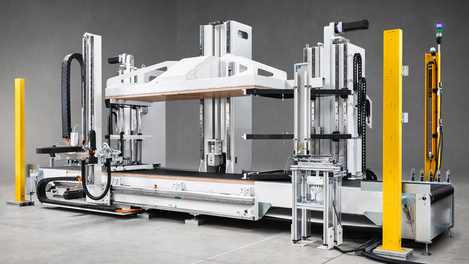

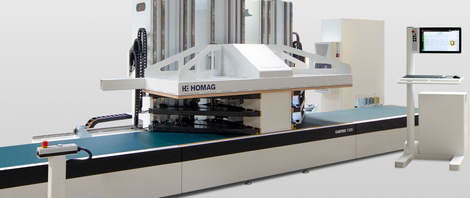

CABTEQ T-500 е преса за фугиране за хоризонтални каркаси, при която отделните части се подават ръчно или автоматично. Страничните части на корпуса се транспортират автоматично в пресата с помощта на обръщащото устройство, докато рафтовете, напречните греди и задният панел обикновено се вмъкват ръчно, но могат да се вмъкват и напълно автоматично. CABTEQ T-500 е интегриран в средата за окончателен монтаж.
Характеристики
Точно регулируемата сила на притискане позволява притискане на трупове с счувствителни повърхности, тънкостенни или малки корпуси.
Основното Размерите на дължината и височината се измерват от сензори когато корпусът се подава в машината и се активира автоматичното позициониране на горния и страничните притискащи елементи.
Електрическа, а не пневматична компенсация на теглото на горното налягане позволява икономия на енергия до 50 процента.
Отпечатването е центрирано по нулевата линия от страна на оператора. Това означава, че каросерията е напълно достъпна за оператора.
Технически данни
| Размери на трупа | |
| Дължина в пресовата зала [мм] | 300 – 2 500 |
| Дълбочина в пресовата камера [мм] | 250 – 800 |
| Височина в пресователната зала [мм] | 300 – 1 200 |
| Налягане | |
| вертикално [kN] | макс. 30 |
| хоризонтално [kN] | - |
| Скорост на подаване Скорост на транспортиране [м/мин] | - |
| Работна височина [мм] | 700 |
| Тегло [т] | 7,0 |
| Работно налягане [бар] | 6 |
| Транспортен интерфейс | да |
| Контрол | powerTouch |
(Предишно име на продукта: Електрически преса за фугиране MPC 410)
Автоматизация

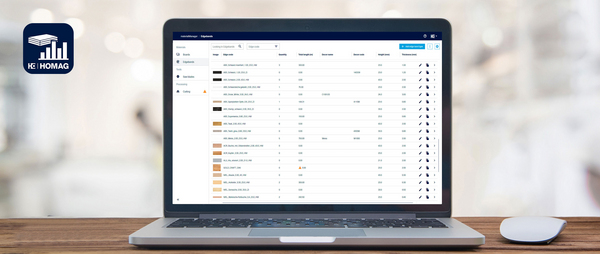

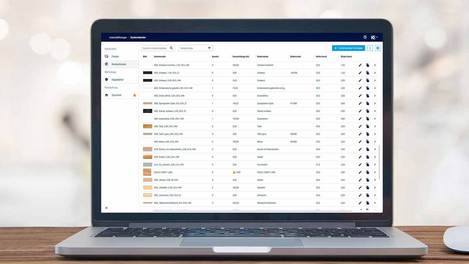

materialManager
Централизирано управление на материалите в компанията: общ преглед на всички данни за материалите и наличностите от вашите кантове и видове плочи
Прочетете повечеСофтуер
materialManager
- Всички данни за материалите и запасите се управляват ясно в едно-единствено цифрово приложение
- Централизирано управление на материалите в компанията
- Интегрирано използване от данните за материала
serviceRemote
- Бърза и целенасочена дистанционна поддръжка
- Системата „Tapio Connection“ позволява по-бърз анализ и възобновяване на производството
- Проактивно откриване на неизправности и поддръжка чрез технологии за предвидителна поддръжка

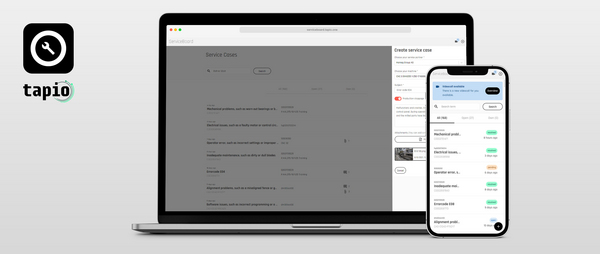

ServiceBoard
- Лесно обслужване на машината
- Бързо създаване на заявки за обслужване
- Общ преглед на всички сервизни случаи

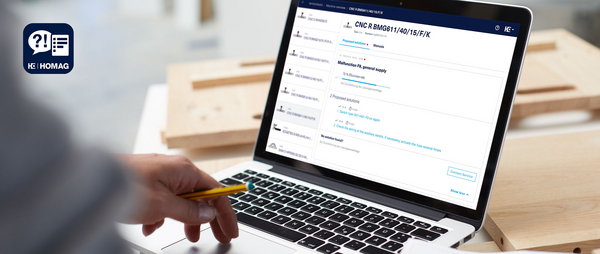

serviceAssist
- Бързо и самостоятелно отстраняване на неизправности
- Пълен преглед на услугите по техническо обслужване и резервните части
- Пряк контакт със службата
Сравнение на продукти
Корпус преси
 |  |  |  |  | |
|---|---|---|---|---|---|

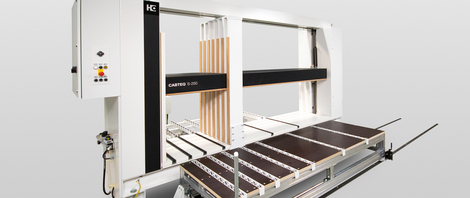

| CABTEQ S-200 | CABTEQ S-250 | CABTEQ T-200 | CABTEQ T-250 | CABTEQ T-500 | |
| Размери на шкафа [мм] Дължина на шкафа Ширина на шкафа Височина на шкафа | 150 – 2 500 150 – 1 400 250 – 700 | 150 – 2 500 (3 000) 150 – 1 400 250 – 700 (900) | 250 – 2 500 (3 100) 220 – 1,320 (1,620) 120 – 800 (1 000) | 250 – 2 500 (3 100) 220 – 1,320 120 – 800 (1 000) | 300 – 2 500 300 – 1 200 250 – 800 |
| Налягане на пресоване [kN] вертикален хоризонтален | макс. 12 – 18 макс. 12 – 18 | макс. 12 – 18 макс. 12 – 18 | макс. 30 макс. 15 | макс. 30 макс. 15 | макс. 30 - |
| Височина на обработка [мм] | 300 | 500 | 500 | 500 | 500 |
| Тегло [т] | около 2,2 | около 2,2 | 5,0 – 6,0 | 6,0 | 7,0 |
| Скорост на позициониране [мм/с] Бърза скорост Бавна скорост | 50 25 | 50 25 | - - | - - | - - |
| Скорост на зареждане [м/мин.] | - | - | 12 – 40 | 12 – 40 | - |
| Работно налягане [бар] | - | 6 | 6 | 6 | 6 |
| Подробности | Подробности | Подробности | Подробности | Подробности |
* зависи от дебелина на детайла
