Машини за пробиване и поставяне на дибли с ЦПУ

DRILLTEQ D-110

Начало Машини за пробиване и поставяне на дибли с ЦПУDRILLTEQ D-110

Изтегли PDF

Акценти Характеристики Технически данни Софтуер

Акценти

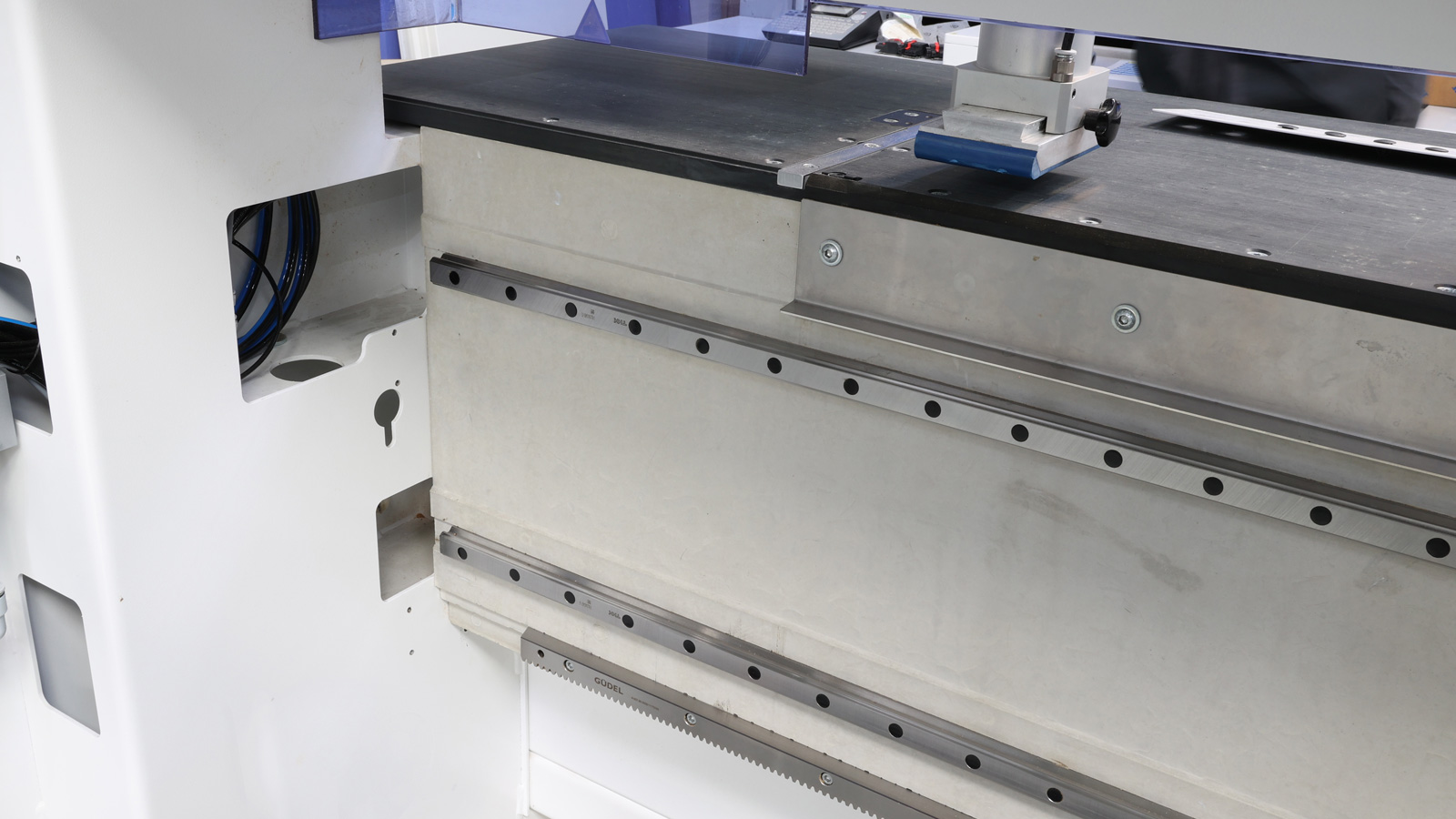

АкцентиМашинна основа, поглъщаща вибрациите Здрава стомана конструкция на рамката с изключително твърда, армирана с влакна минерална смес SORB TECH

Машинна основа, поглъщаща вибрациите Здрава стомана конструкция на рамката с изключително твърда, армирана с влакна минерална смес SORB TECH

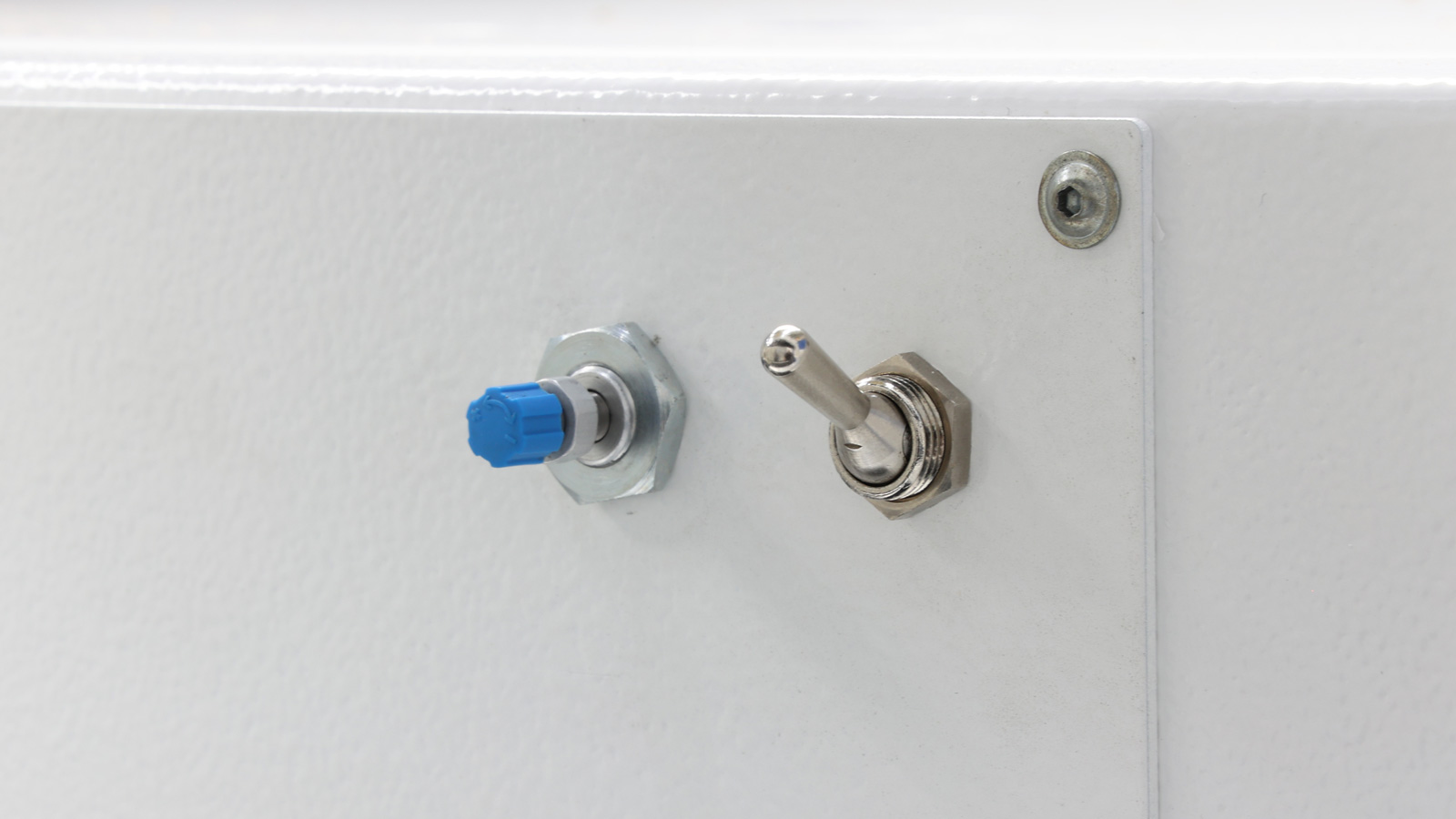

Регулиране на скоростта на подаване на бормашината • Настройка 1 = максимална скорост на подаване на бормашината • Настройка 2 = регулируема скорост на подаване на бормашината чрез потенциометър (например за масивно дърво)

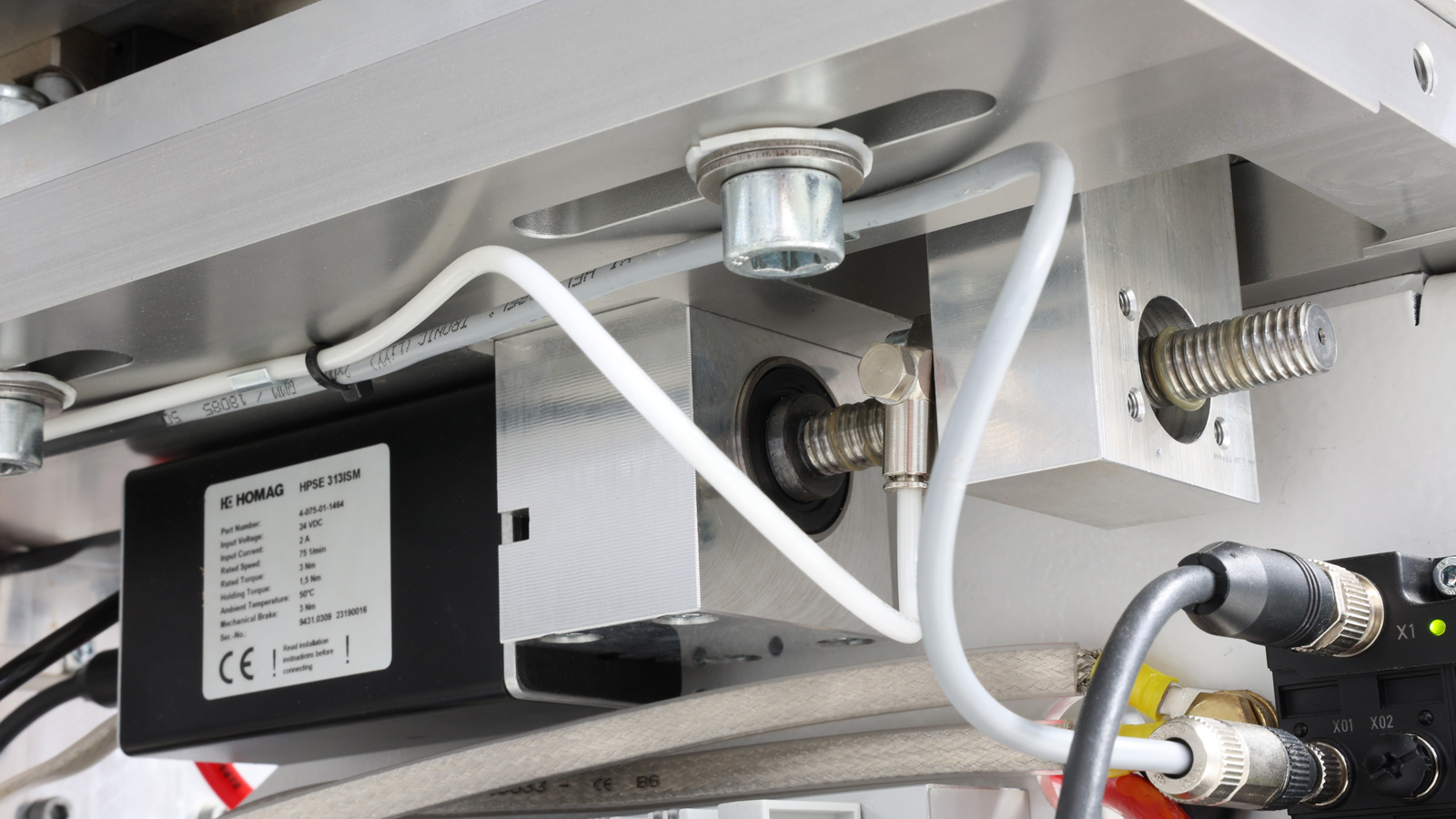

Сървомоторизирано регулиране на регулиране на дълбочината по ос Y Определете регулиране на дълбочината на пробиване

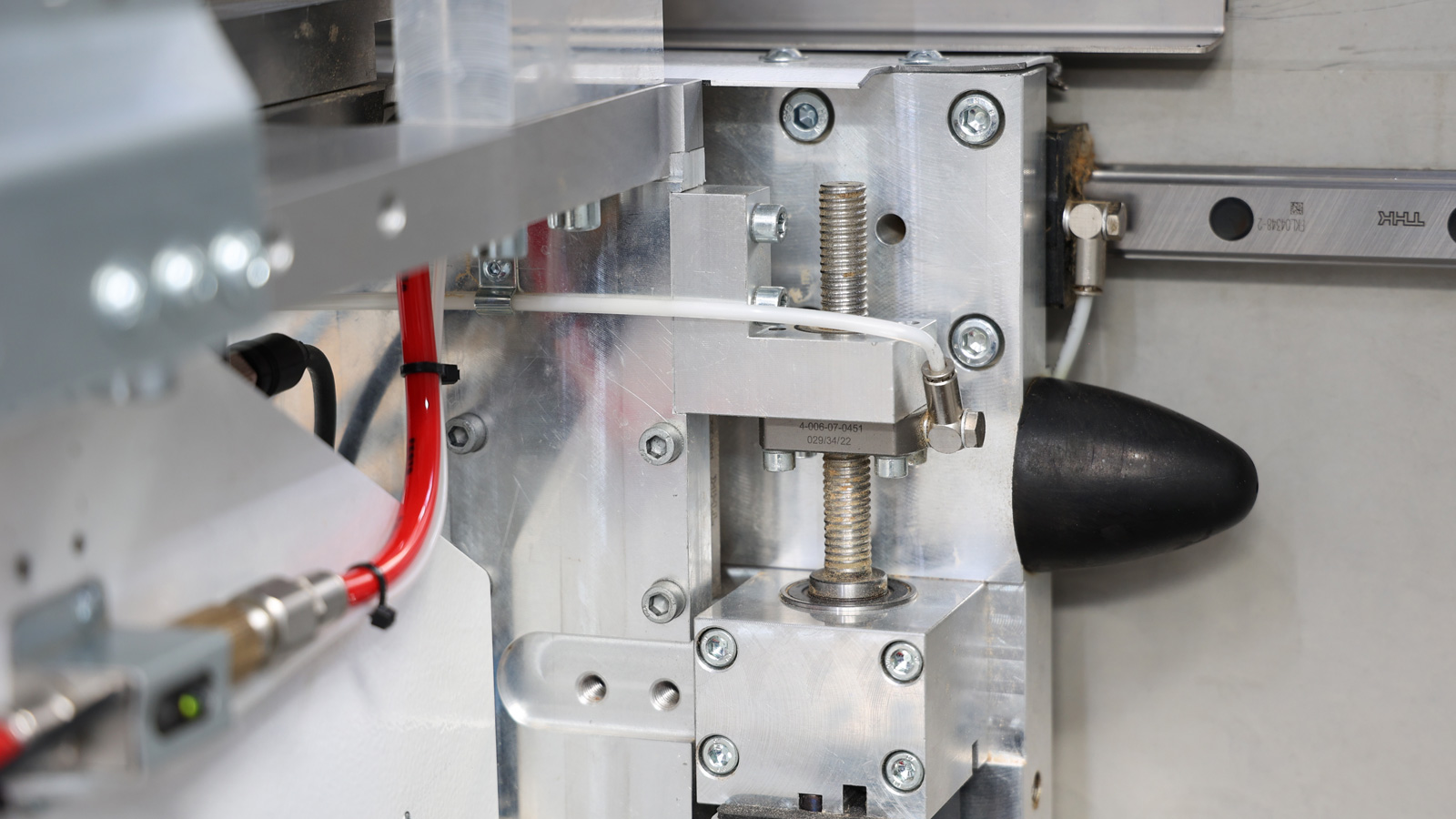

Височина регулиране на на пробиването в Z-посока, задвижвана от сервомотор За настройка към дебелини на детайла в диапазона от 10 до 60 mm

Още по-добро хоризонтално пробиване и закрепване с дибли

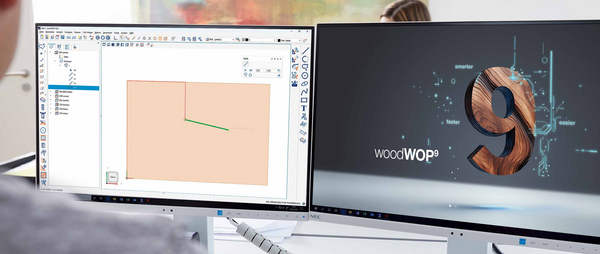

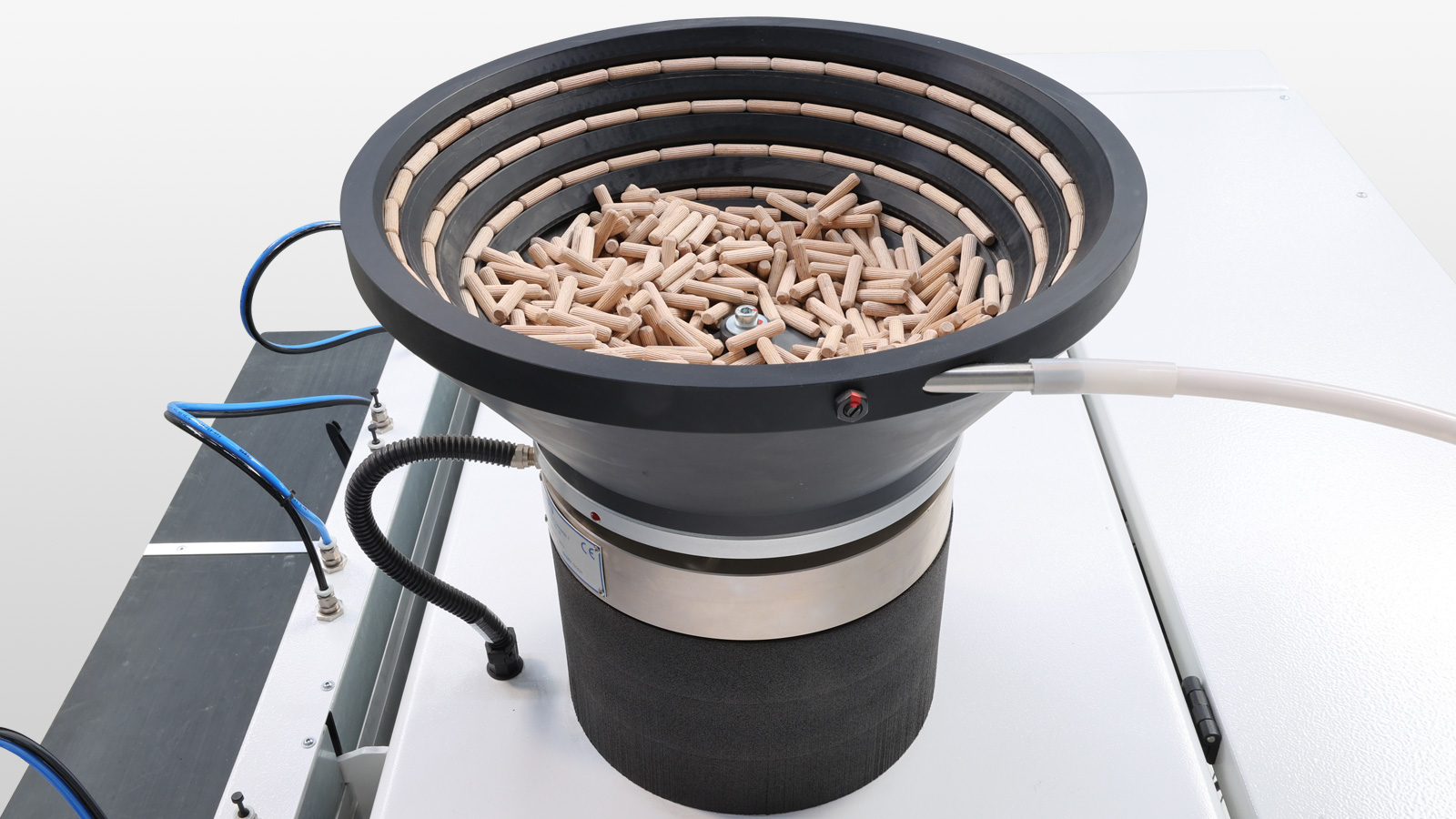

Новият CNC-машина от начален клас DRILLTEQ D-110 има точно две задачи: хоризонтално пробиване и поставяне на дибли. И това я прави по-ефективна от всякога. С до 3 индивидуално избираеми пробивни шпиндела и място за до 4 детайла, тя предлага широк спектър от функции. В съчетание със системата за CNC програмиране woodWOP 8.1 тя създава синергия, основана на партньорство. Операциите по пробиване и поставяне на дибли се настройват автоматично по височина и дълбочина в съответната програма и се извикват автоматично по време на обработката. Използваното оборудване за поставяне на дибли (състоящо се от камера за дибли, модул за дибли и вибрационен конвейер) вече е доказало себе си в по-големи серии. В бъдеще то ще се използва и в DRILLTEQ D-110 и ще може да се прилага във всички серии.

Характеристики

Хоризонтално пробиване и поставяне на дибли с една машина

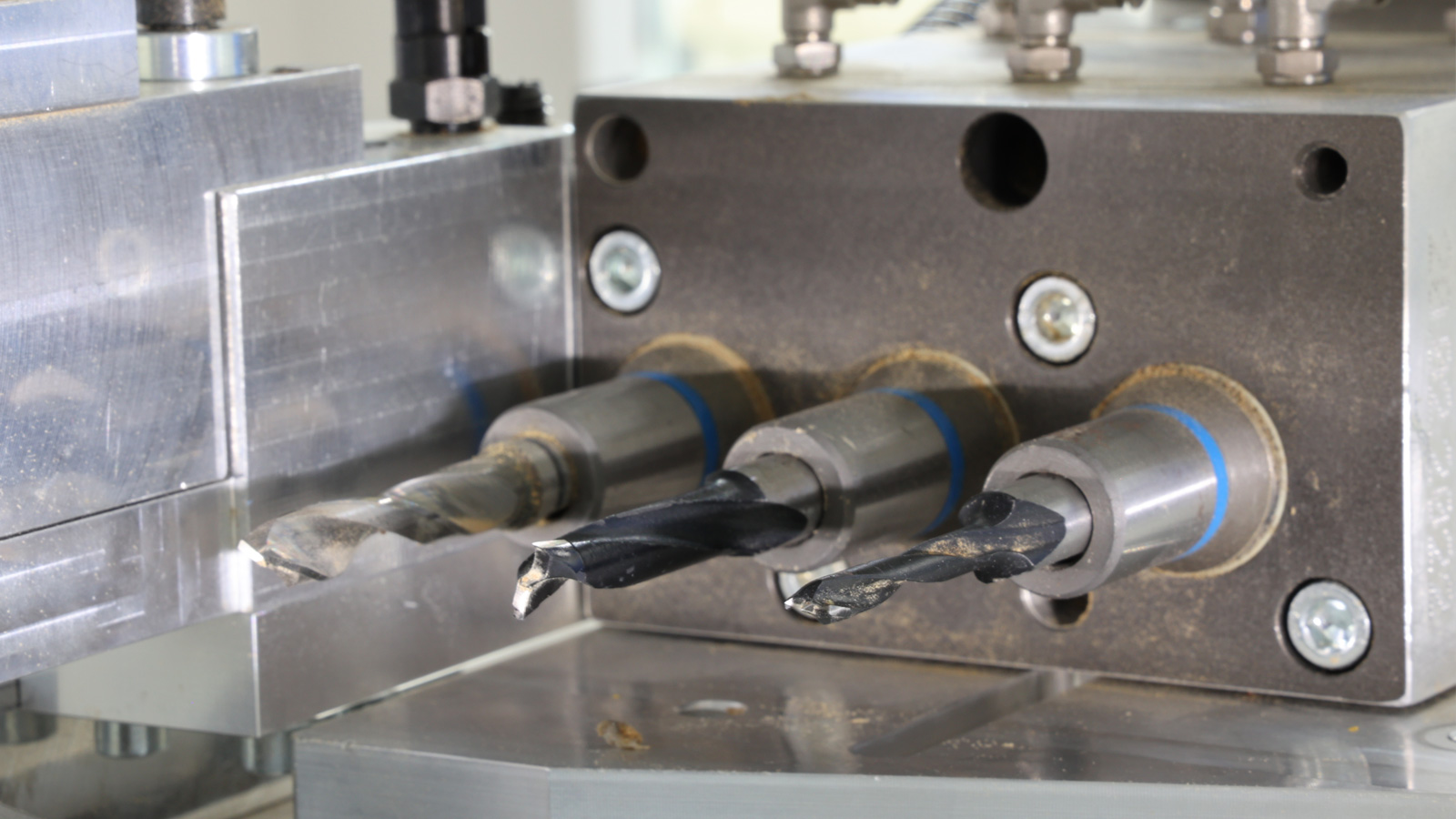

До 3 хоризонтални сондажни шпиндела, които могат да се изваждат поотделно
Странични части, спускащи се пневматично, и централен стопер

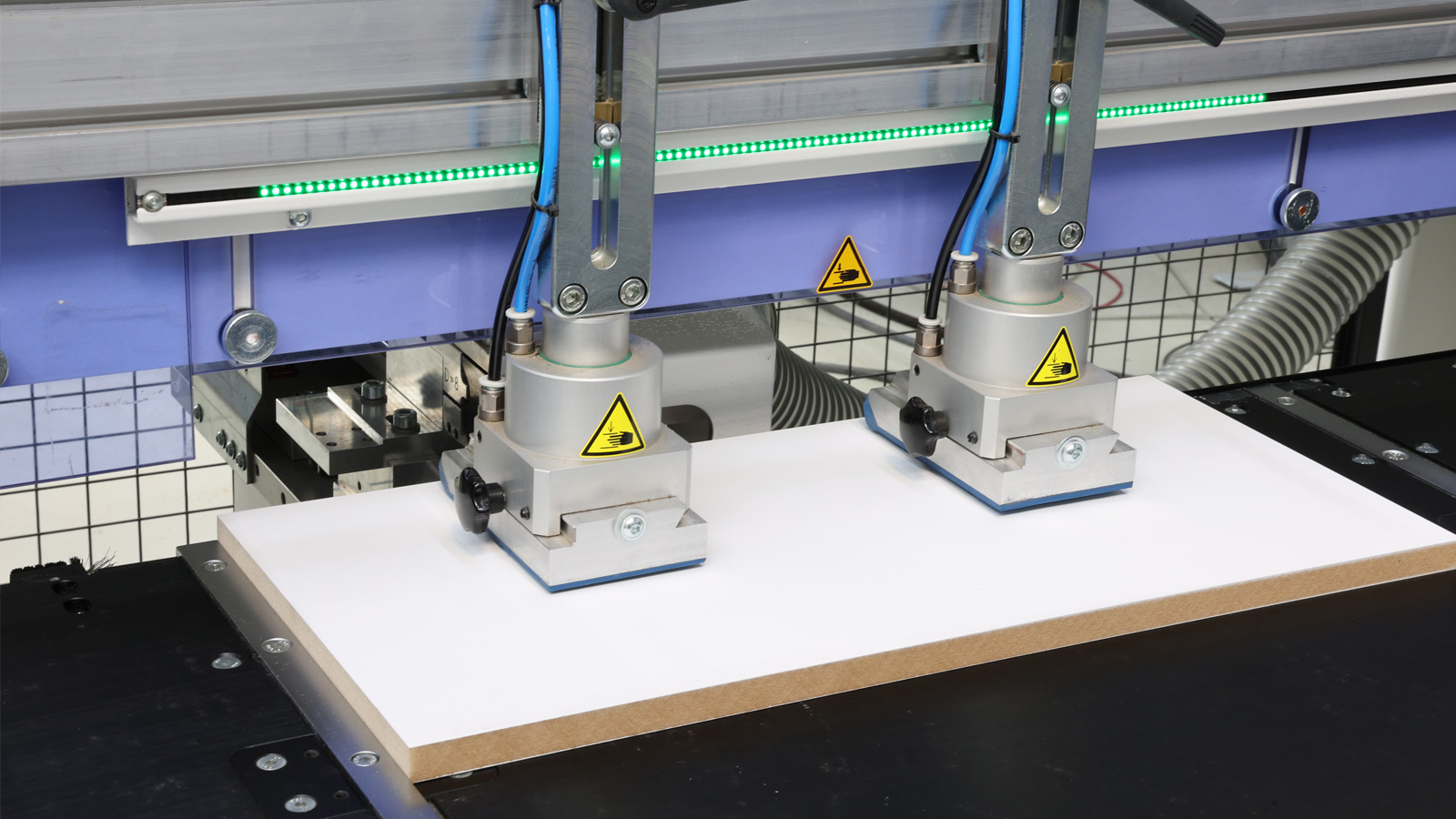

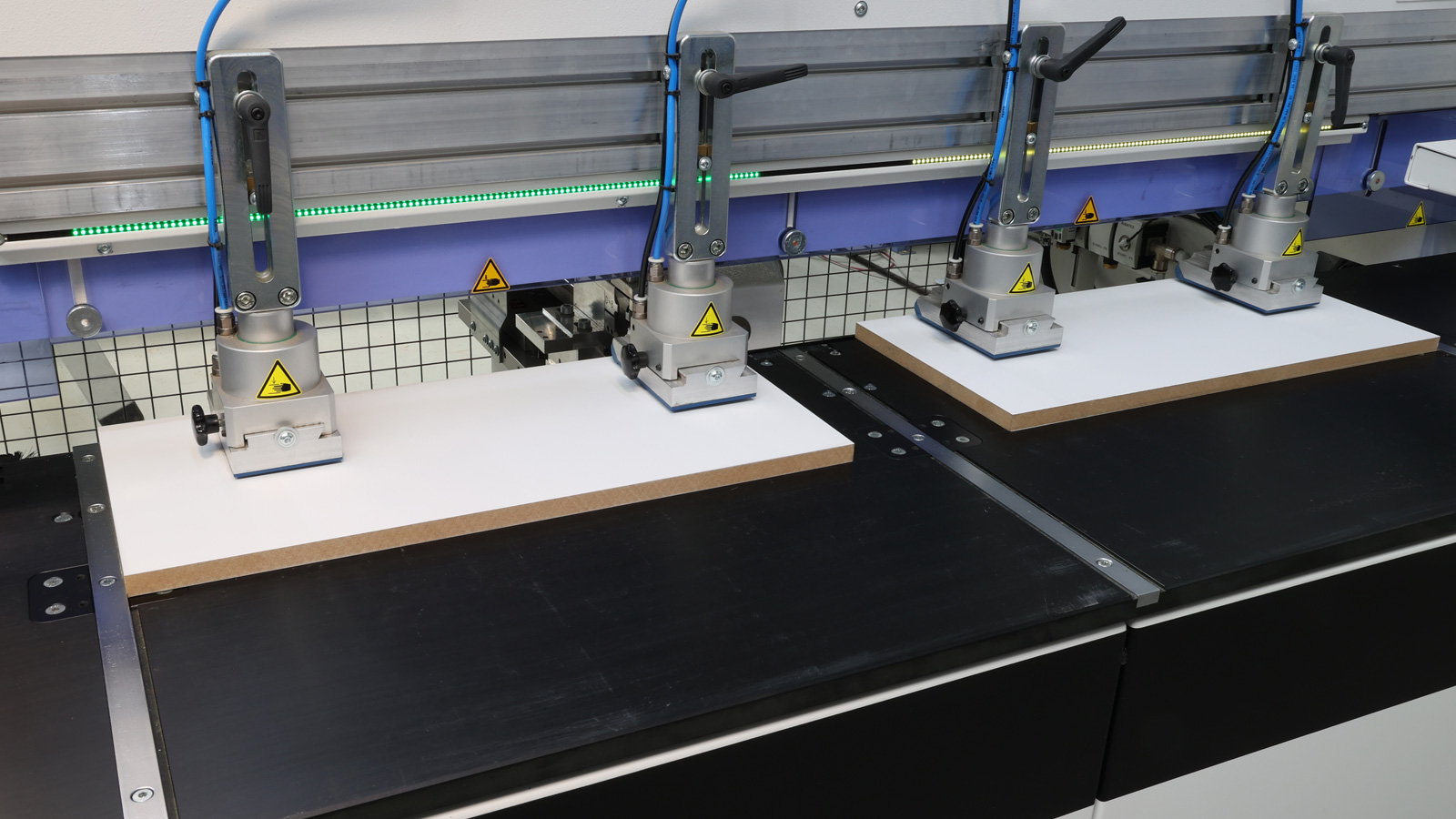

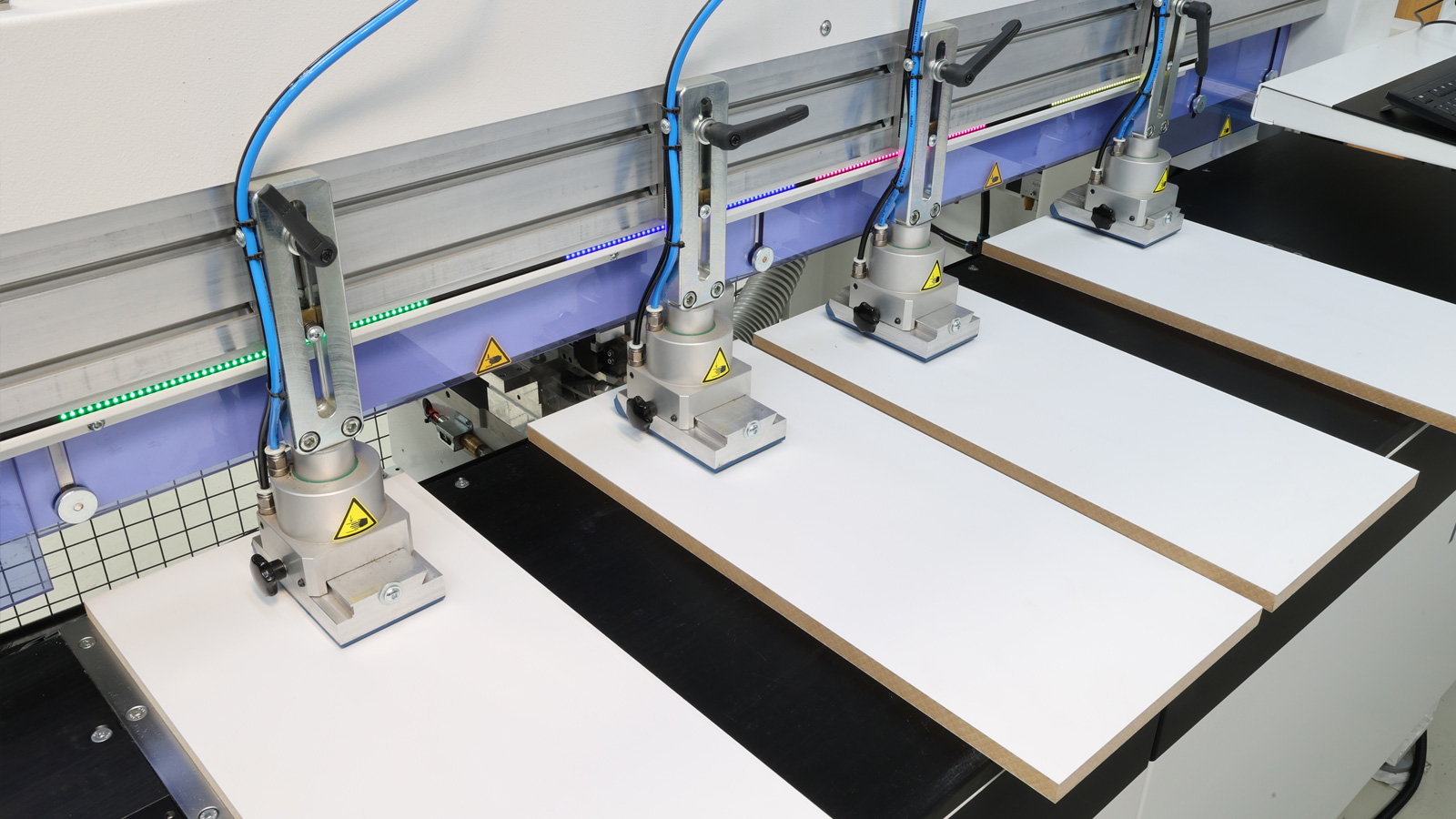

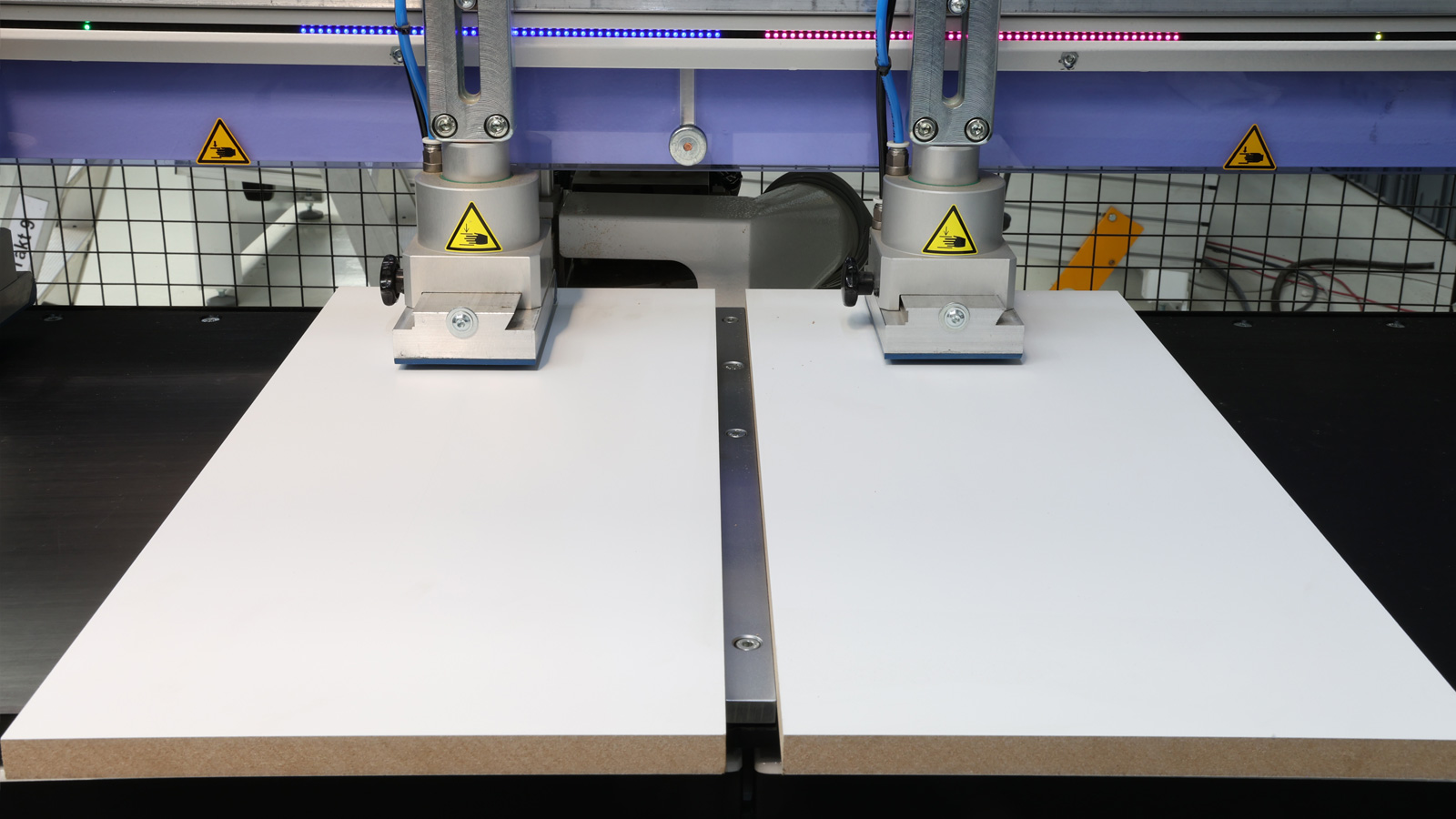

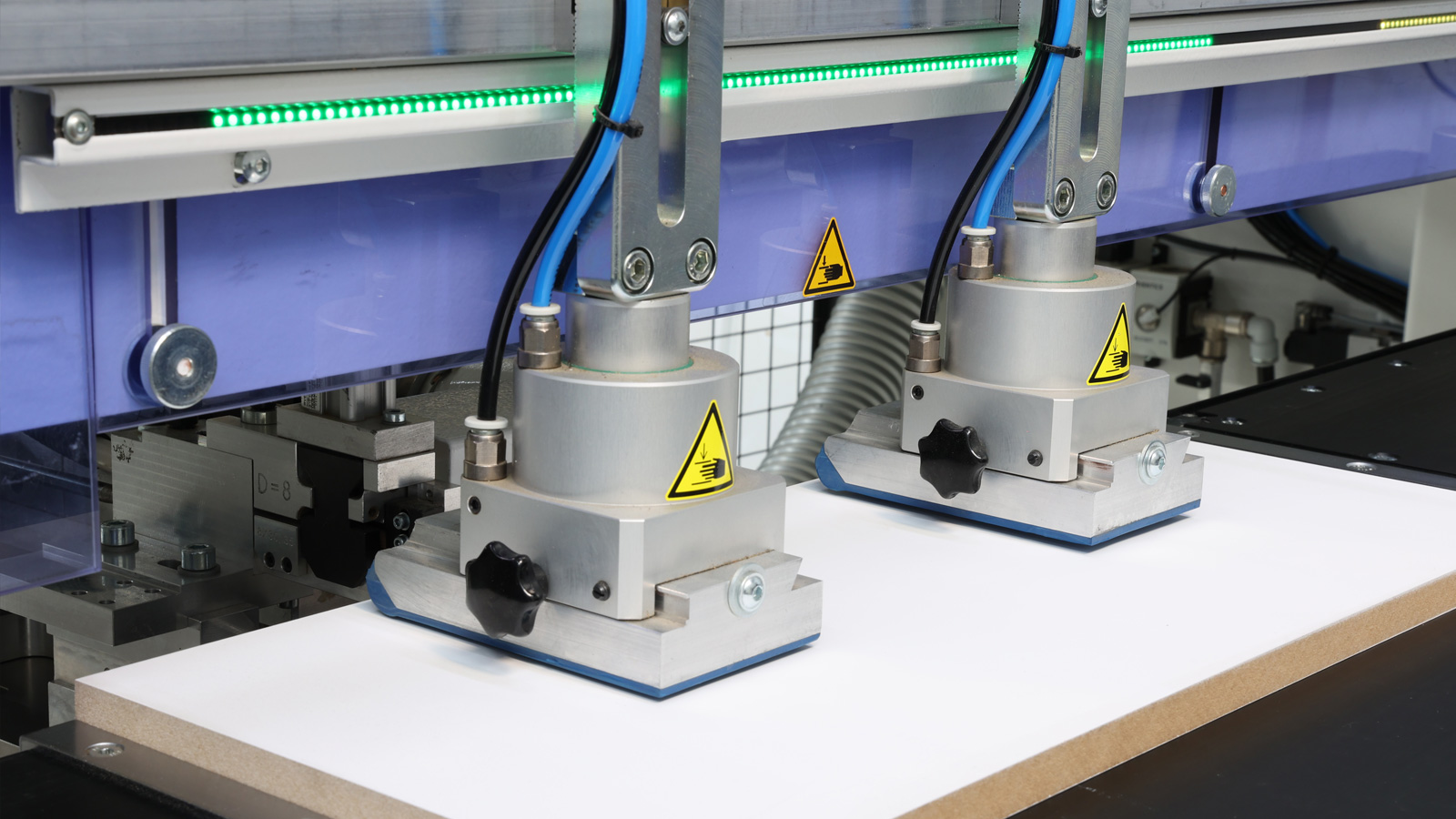

От 4 до 8 цилиндъра за затягане – индивидуално регулиране на височината

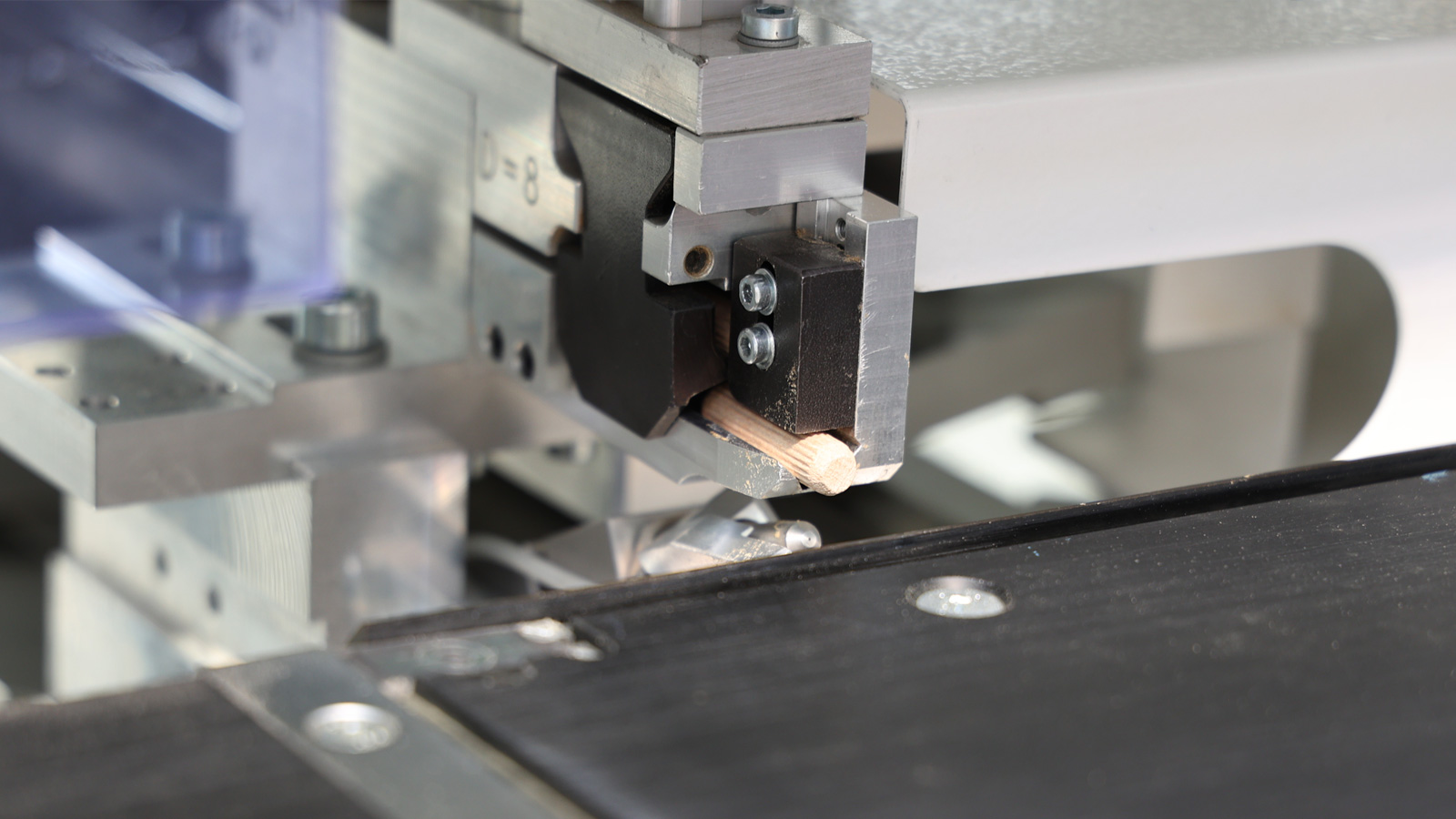

До 2 инструмента за поставяне на дибли за автоматично вмъкване на диблите непосредствено след пробиването

Технически данни

DRILLTEQ D-100	1,250	2 800
Дължина на обработвания детайл [мм]	20 – 1 250	20 – 2 800
Ширина на детайла [мм]	20 – 800	20 – 800
Дебелина на детайла [мм]	10 – 60	10 – 60
Присъединение за сгъстен въздух [Zoll]	R 1/2“	R 1/2“
Сгъстен въздух [бар]	мин. 7	мин. 7
Общо свързано напрежение [kW]	около 4,5	около 4,5
Присъединителен отвор за изсмукване [mm]	Ø 80	Ø 80
